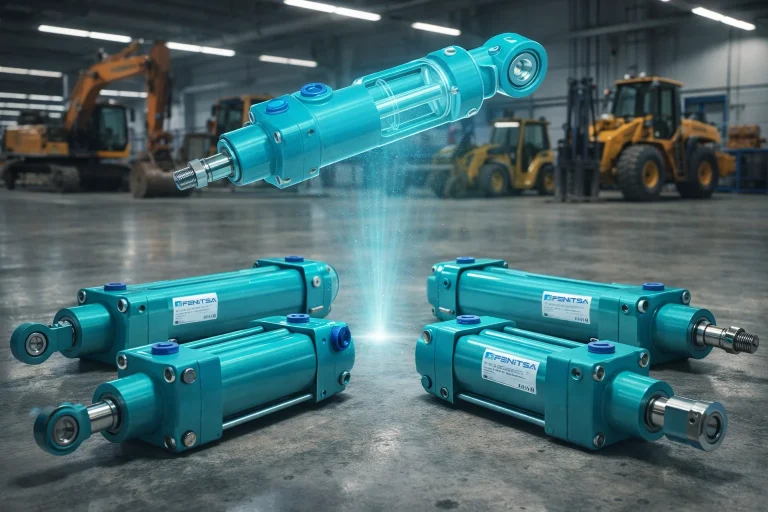

الأسطوانات الهيدروليكية (بستم هيدروليك)
تُعد الأسطوانات الهيدروليكية — وتُعرف في الأسواق العربية أيضًا باسم بستم هيدروليك أو سلندر هيدروليك أو جك هيدروليك — من أهم المكونات المستخدمة في الأنظمة الهيدروليكية الحديثة، حيث تقوم بتحويل الطاقة الناتجة عن ضغط الزيت الهيدروليكي إلى حركة خطية قوية ودقيقة. وتدخل الأسطوانات الهيدروليكية في عدد كبير من التطبيقات الصناعية مثل المعدات الثقيلة، وخطوط الإنتاج، والمكابس الصناعية، وآلات التعدين، والمعدات الزراعية، وأنظمة الرفع والمناولة.
بفضل قدرتها العالية على توليد القوة وتحمل الأحمال الكبيرة، أصبحت الأسطوانات الهيدروليكية عنصرًا أساسيًا في مختلف القطاعات الصناعية التي تحتاج إلى أداء موثوق واستمرارية تشغيل طويلة الأمد. كما تتميز بسهولة دمجها ضمن الأنظمة الهيدروليكية المختلفة وإمكانية تصنيعها بمواصفات خاصة تتناسب مع متطلبات كل مشروع.
الأسطوانة الهيدروليكية هي جهاز ميكانيكي يستخدم ضغط السائل الهيدروليكي لإنتاج حركة خطية. ويتكون النظام عادةً من جسم الأسطوانة، والمكبس، وقضيب المكبس، وأغطية التثبيت، وأنظمة الإحكام والسدادات.
عند ضخ الزيت الهيدروليكي داخل الأسطوانة، يتحرك المكبس بفعل الضغط المتولد، مما يؤدي إلى إنتاج قوة دفع أو سحب يمكن استخدامها في عمليات الرفع والتحريك والتثبيت والكبس والتشكيل. ولهذا السبب تُعتبر الأسطوانات الهيدروليكية من أكثر الحلول كفاءة في التطبيقات الصناعية الثقيلة.
كيف تعمل الأسطوانات الهيدروليكية؟
يعتمد مبدأ عمل الأسطوانات الهيدروليكية على انتقال الضغط داخل السائل الهيدروليكي. فعندما يتم توجيه الزيت المضغوط إلى داخل إحدى غرف الأسطوانة، يتحرك المكبس في اتجاه معين مولدًا قوة ميكانيكية كبيرة.
وتتميز هذه التقنية بإمكانية التحكم الدقيق في:
قوة التشغيل.
سرعة الحركة.
اتجاه الحركة.
مسافة الحركة.
استقرار الأداء.
لذلك تُستخدم الأسطوانات الهيدروليكية في التطبيقات التي تتطلب دقة عالية وقوة كبيرة في الوقت نفسه.
مكونات الأسطوانات الهيدروليكية
تشمل المكونات الرئيسية للأسطوانة الهيدروليكية:
جسم الأسطوانة الهيدروليكية.
المكبس الهيدروليكي.
قضيب المكبس المطلي بالكروم.
الغطاء الأمامي والخلفي.
أنظمة السد والإحكام.
حلقات التوجيه.
منافذ الزيت الهيدروليكي.
أنظمة التثبيت والتركيب.
وتساهم جودة هذه المكونات بشكل مباشر في زيادة عمر الأسطوانة وتحسين كفاءة التشغيل.
أهم مميزات الأسطوانات الهيدروليكية
تتمتع الأسطوانات الهيدروليكية بالعديد من المزايا التي تجعلها الخيار الأول للأنظمة الصناعية:
قدرة عالية على توليد القوة.
تحمل الضغوط التشغيلية المرتفعة.
عمر تشغيلي طويل.
مقاومة ممتازة للتآكل.
دقة عالية في الحركة.
كفاءة تشغيل مرتفعة.
سهولة الصيانة.
انخفاض معدلات الأعطال.
إمكانية التصنيع حسب الطلب.
ملاءمة لمختلف القطاعات الصناعية.
استخدامات الأسطوانات الهيدروليكية
تُستخدم الأسطوانات الهيدروليكية في العديد من المجالات الصناعية، منها:
المعدات الثقيلة
تستخدم في الحفارات والرافعات والجرافات واللودرات ومختلف معدات البناء.
المكابس الصناعية
تُستخدم في عمليات الكبس والتشكيل وثني المعادن والضغط الصناعي.
خطوط الإنتاج
تساهم في تشغيل أنظمة المناولة والأتمتة الصناعية ومنصات الرفع.
قطاع التعدين
تعتمد معدات التعدين والمحاجر على الأسطوانات الهيدروليكية لتحمل الأحمال الكبيرة والعمل في الظروف القاسية.
المعدات الزراعية
تدخل في تشغيل الآلات الزراعية وأنظمة الرفع والجر والحصاد.
الصناعات المعدنية
تُستخدم في مصانع الحديد والصلب ومعدات التصنيع الثقيلة.
الأسطوانات الهيدروليكية المخصصة
في كثير من الأحيان تحتاج المشاريع الصناعية إلى أسطوانات هيدروليكية خاصة بمواصفات محددة. لذلك يمكن تصنيع الأسطوانات الهيدروليكية وفق متطلبات العميل من حيث:
قطر المكبس.
قطر قضيب المكبس.
طول الشوط.
ضغط التشغيل.
نوع التثبيت.
نوع السدادات.
المواد المستخدمة.
مقاومة التآكل.
ظروف التشغيل الخاصة.
ويساعد ذلك على تحقيق أعلى مستويات الكفاءة والأداء في التطبيقات الصناعية المختلفة.
كيف تختار الأسطوانة الهيدروليكية المناسبة؟
عند اختيار الأسطوانة الهيدروليكية يجب مراعاة عدة عوامل مهمة:
ضغط التشغيل
يجب أن تتوافق الأسطوانة مع ضغط النظام الهيدروليكي المستخدم.
قطر المكبس
يؤثر قطر المكبس بشكل مباشر على القوة الناتجة.
طول الشوط
يتم تحديده وفق مسافة الحركة المطلوبة.
نوع التثبيت
يمكن اختيار التثبيت بواسطة الفلنجة أو المفصلة أو القاعدة أو المحور.
بيئة العمل
يجب مراعاة الرطوبة والغبار ودرجات الحرارة والمواد الكيميائية المؤثرة على المعدات.
جدول مقارنة مجموعات منتجات الأسطوانات الهيدروليكية
توفر مجموعات منتجات الأسطوانات الهيدروليكية من فينيتسا خيارات مختلفة للتطبيقات الصناعية القياسية، وأنظمة الخدمة الشاقة، وحلول الهياكل الملحومة، واحتياجات الحركة التلسكوبية، ومكونات أنظمة الهيدروليك التكميلية. يساعدك جدول المقارنة التالي على تحديد نوع الأسطوانة الهيدروليكية الأنسب لتطبيقك.
ملاحظة: تم إعداد القيم الفنية الموجودة في أسطوانات FDH وKHS وTHS والأسطوانات ذات القضيب وفقاً لبيانات منتجات فينيتسا. أما الأسطوانات التلسكوبية، وأغطية الأسطوانات، ومعدات التثبيت، وبلوكات الهيدروليك، فيتم تقييم الأبعاد والتفاصيل الفنية لها حسب كل مشروع على حدة.
| مجموعة المنتج | غرض الاستخدام | ضغط التشغيل / الاختبار | قطر المكبس والقضيب | معلومات الشوط | خيارات التوصيل / التركيب | المادة ودرجة الحرارة | الميزة الأبرز | مناسب لمن؟ | التفاصيل |
|---|---|---|---|---|---|---|---|---|---|
| أسطوانة هيدروليكية نوع FDH | تُستخدم في التطبيقات الصناعية العامة للحركة الخطية، والدفع، والسحب، والرفع، وتحديد المواقع. |
|
|
|
يمكن استخدامها مع خيارات التثبيت بالقدم، والمفصل، والفلانش، والمحور. |
|
توفر نطاق استخدام واسع بفضل المقاسات القياسية وخيارات التوصيل المتنوعة. | مصنّعو الآلات، خطوط الإنتاج، أنظمة الرفع، والمشاريع التي تحتاج أسطوانات قياسية. | عرض |
| أسطوانة هيدروليكية نوع KHS | تُستخدم في الخدمة الشاقة، والمعدات المتنقلة، وظروف العمل الصعبة التي تتطلب متانة عالية. |
|
|
|
يمكن استخدامها مع خيارات التثبيت بالقدم، والمفصل، والفلانش الأمامي والخلفي، والمحور الأمامي والخلفي. |
|
توفر أداءً موثوقاً ومتانة عالية في التطبيقات الشاقة. | معدات البناء، الأنظمة الهيدروليكية المتنقلة، البيئات الصعبة. | عرض |
| أسطوانة هيدروليكية نوع THS | مناسبة للتطبيقات التي تتطلب هيكل ملحوم، وتصميماً مدمجاً، وأنظمة هيدروليك خاصة. |
|
|
|
يتم تقييمها حسب المشروع مع خيارات التوصيل والهيكل الملحوم والتثبيت الخاص. |
|
يوفر حلاً مدمجاً وقابلاً للتخصيص بفضل الهيكل الملحوم. | الآلات الصناعية، المشاريع الخاصة، والحلول المدمجة. | عرض |
| أسطوانة هيدروليكية تلسكوبية | تُستخدم عندما تكون هناك حاجة إلى شوط طويل ضمن طول إغلاق قصير. | يتم تحديد الضغط وقيم الاختبار حسب التطبيق وعدد المراحل والحمل وظروف التشغيل. | يتم تحديد أقطار المكبس والمراحل حسب أبعاد المشروع. | يمكن تصميمها بشوط طويل حسب الحاجة. | تُخطط حسب المساحة الضيقة والحركة الطويلة وبنية المراحل. | يتم اختيار المواد وعناصر الإحكام حسب بيئة العمل. | توفر شوطاً طويلاً ضمن طول إغلاق قصير. | الشاحنات القلابة، معدات الرفع، والمعدات المتنقلة. | عرض |
| أسطوانة هيدروليكية ذات قضيب | تُستخدم للحركة الدقيقة، والأنظمة الخاصة، والتطبيقات المتزامنة أو الترادفية. |
|
|
|
يمكن استخدامها كقضيب مزدوج أو أنظمة ترادفية مع خيارات متعددة. |
|
توفر دقة عالية في التحكم بالحركة. | أنظمة الأتمتة والحركة المتزامنة. | عرض |
| غطاء أمامي - خلفي للأسطوانة | يُستخدم كعنصر إغلاق وتثبيت أمامي وخلفي لجسم الأسطوانة. | يتم تحديد مقاومة الضغط حسب نوع الأسطوانة المتوافق. | يتم تحديده حسب قطر الأسطوانة ونوع المنتج. | ليس جزءاً من الشوط. | يتم اختياره حسب توافق الغطاء الأمامي والخلفي مع الجسم. | يتم تحديد المادة والتسامح حسب التطبيق. | يدعم الصيانة والإصلاح والإنتاج الخاص. | فرق الصيانة ومصنّعو الآلات. | عرض |
| معدات التثبيت | تُستخدم لتثبيت الأسطوانات الهيدروليكية بشكل آمن على جسم الآلة. | يتم تقييم التحمل حسب الأسطوانة ونوع التثبيت. | يتم اختيارها حسب أقطار الأسطوانة. | ليست جزءاً من الشوط. | تشمل القدم، المفصل، الفلانش، والمحور. | يتم اختيارها حسب ظروف التشغيل. | توفر تثبيتاً آمناً للنظام. | مصنّعو الآلات وفرق الصيانة. | عرض |
| الكتل الهيدروليكية | تُستخدم لتوجيه تدفق الزيت وربط مكونات النظام الهيدروليكي. | يتم تحديد الضغط حسب تصميم النظام. | لا تحتوي على قطر مكبس. | لا يوجد شوط. | يتم تصميمها حسب الدائرة الهيدروليكية. | يتم تحديد المواد حسب النظام. | تساعد على تنظيم النظام الهيدروليكي. | شركات تصنيع الأنظمة الهيدروليكية. | عرض |
أي نوع من الأسطوانات الهيدروليكية يجب اختياره؟
| الاحتياج | مجموعة المنتج المقترحة | التوضيح |
|---|---|---|
| استخدام صناعي عام | FDH | حل قياسي متعدد الاستخدامات. |
| الخدمة الشاقة | KHS | مناسب للبيئات الصعبة. |
| هيكل ملحوم مدمج | THS | حلول خاصة ومخصصة. |
| مساحة ضيقة وشوط طويل | تلسكوبي | يوفر شوطاً كبيراً ضمن حجم صغير. |
| تحكم دقيق | قضيب مزدوج / ترادفي | أنظمة حركة دقيقة ومتزامنة. |
| الصيانة وقطع الغيار | الأغطية ومعدات التثبيت | دعم للصيانة والتركيب. |
| تكامل النظام الهيدروليكي | الكتل الهيدروليكية | تنظيم وتوزيع تدفق النظام. |
بستم أم سلندر أم جك؟ أسماء الأسطوانة الهيدروليكية
يبحث المشترون عن الأسطوانة الهيدروليكية بأسماء مختلفة حسب البلد: «بستم هيدروليك» في مصر والسعودية، و«سلندر هيدروليك» و«جك هيدروليك» في العراق. جميعها تعني أسطوانة تحوّل ضغط الزيت إلى قوة وحركة مستقيمة. تقنيًا «البستم» هو المكبس المتحرك داخل الأنبوب، والمنتج الكامل هو الأسطوانة؛ وعند طلب السعر يكفي ذكر القطر وقطر العمود والشوط والضغط وطريقة التثبيت.
سلاسل الأسطوانات الهيدروليكية
| السلسلة | البناء والاستخدام | المقاسات |
|---|---|---|
| FDH | السلسلة الصناعية القياسية؛ أبعاد التثبيت وفق CETOP RP 58 H | Ø40–Ø200 مم، عمود Ø25–Ø125 مم، شوط حتى 5,000 مم، 160 بار (خيار 250 بار) |
| KHS | الخدمة الشاقة والمعدات المتنقلة | Ø40–Ø200 مم، عمود Ø22–Ø110 مم، شوط حتى 3,000 مم |
| THS | جسم ملحوم مدمج | Ø40–Ø200 مم، عمود Ø22–Ø110 مم، شوط حتى 3,000 مم |
| التلسكوبية | شوط طويل من طول مغلق قصير: القلابات والمنصات | القطر والمراحل حسب المشروع |
| بعمود ربط | نسخ ثنائية العمود وترادفية وبشوط قابل للضبط | Ø40–Ø200 مم، 160 بار |
مواد سلسلة FDH: أنبوب St52BK+S مصقول من الداخل، وعمود Ck45 مطلي بالكروم الصلب بسماكة لا تقل عن 20 ميكرون وتفاوت f7، وجوانات NBR قياسية أو Viton. الأقطار الأكبر من Ø200 مم تُصنع حسب الطلب.
جدول قوة الأسطوانة الهيدروليكية
| القطر | 100 بار | 160 بار | 250 بار |
|---|---|---|---|
| Ø40 | 1.3 | 2.1 | 3.2 |
| Ø50 | 2.0 | 3.2 | 5.0 |
| Ø63 | 3.2 | 5.1 | 7.9 |
| Ø80 | 5.1 | 8.2 | 12.8 |
| Ø100 | 8.0 | 12.8 | 20.0 |
| Ø125 | 12.5 | 20.0 | 31.3 |
| Ø160 | 20.5 | 32.8 | 51.3 |
| Ø200 | 32.0 | 51.3 | 80.1 |
القوة (طن) = الضغط (بار) × 0.1 × π × القطر² ÷ 4 ÷ 9,806.65. قوة السحب أقل لأن مساحة العمود تُطرح؛ احسبها لأي مقاس في حاسبة الأسطوانة الهيدروليكية.
أسطوانات المكابس حسب الحمولة
لمكبس 10 طن يكفي قطر Ø100 مم عند 160 بار (12.8 طن)، ولمكبس 50 طن قطر Ø200 مم عند 160 بار أو Ø160 مم عند 250 بار (51.3 طن). أما مكبس 100 طن فيتجاوز أكبر قطر قياسي، ويُبنى بأسطوانتين Ø160 مم عند 250 بار (102.5 طن معًا) أو بأسطوانة واحدة بقطر خاص. الجدول الكامل وخطوات الاختيار في أسطوانات المكابس الهيدروليكية.
أنواع الأسطوانات الهيدروليكية باختصار
تُصنَّف الأسطوانات حسب طريقة العمل (أحادية أو مزدوجة الفعل)، وطريقة البناء (بعمود ربط، ملحومة، تلسكوبية، غاطسة)، والوظيفة الإضافية (ثنائية العمود، ترادفية). في الآلات الصناعية الثابتة تنتشر الأسطوانة بعمود ربط، وفي المعدات المتنقلة الملحومة، وفي القلابات التلسكوبية. الشرح الكامل وجدول المقارنة في أنواع الأسطوانات الهيدروليكية.
من المصنع مباشرة
تصنع فينيتسا الأسطوانات الهيدروليكية منذ عام 1979، وتجري التشغيل على آلات CNC والتجميع والطلاء داخل المصنع، وتخضع كل أسطوانة لاختبار التسرب الداخلي والخارجي. نصدّر إلى أوروبا والأمريكيتين والشرق الأوسط، وتُذكر مدة التصنيع وشروط التسليم في عرض السعر. التفاصيل في مصنع أسطوانات هيدروليكية في تركيا.
الأسئلة الشائعة عن الأسطوانات الهيدروليكية
ما الفرق بين البستم الهيدروليك وبستم الهواء؟
البستم الهيدروليك يعمل بزيت مضغوط، وضغط العمل في سلسلتنا القياسية 160 بار، فيعطي قوة كبيرة من قطر صغير: أسطوانة Ø100 مم تدفع نحو 12.8 طن. أما بستم الهواء فيعمل بهواء مضغوط بين 1.5 و10 بار، فهو أسرع وأنظف لكنه أضعف: Ø100 مم تدفع عند 6 بار 471 كجم حسب الكتالوج. الهيدروليك للأحمال الثقيلة، والهوائي للحركات السريعة الخفيفة؛ انظر الأسطوانات الهوائية.
كم طنًا تدفع أسطوانة هيدروليكية قطرها 100 مم؟
عند 160 بار نحو 12.8 طن، وعند 250 بار نحو 20.0 طن نظريًا. تُحسب القوة بضرب الضغط في مساحة المكبس (7,854 مم²)، وتكون قوة السحب أقل لأن مساحة العمود تُطرح: مع عمود Ø56 مم تسحب نحو 8.8 طن عند 160 بار.
ما أقصى شوط للأسطوانة الهيدروليكية لديكم؟
حتى 5,000 مم في سلسلة FDH، والأشواط القياسية 100 و200 و300 و400 و500 مم. وفي سلسلتي KHS وTHS يصل الشوط إلى 3,000 مم. في الأشواط الطويلة يُفحص العمود ضد الانبعاج، وقد يلزم عمود أغلظ.
ما هي أنواع الأسطوانات الهيدروليكية لدى فينيتسا؟
سلسلة FDH القياسية، وKHS للخدمة الشاقة، وTHS الملحومة المدمجة، والتلسكوبية حسب المشروع، وسلسلة أعمدة الربط بنسخ ثنائية العمود وترادفية وبشوط قابل للضبط، إضافة إلى التصنيع حسب الرسم.
هل تصنعون حسب الرسم أو العينة؟
نعم، نصنع أسطوانات بقطر وشوط ووصلات وتثبيت خاص بعد اعتمادكم للرسم الفني، أو حسب مقاسات أسطوانة قائمة وصورتها.
هل تتوفر قطع الغيار والجوانات؟
نعم، يذكر الكتالوج الهيدروليكي دعمًا للخدمة وقطع الغيار لمدة 10 سنوات. الجوانات القياسية من NBR مع خيار Viton، وتتوفر جوانات خاصة لحرارة تصل إلى 200 درجة مئوية.
أرسلوا لنا بيانات الأسطوانة
القطر وقطر العمود والشوط وضغط العمل وطريقة التثبيت والكمية، أو رسمًا فنيًا، أو صورة ومقاسات الأسطوانة التي تريدون استبدالها. يرد مهندسو فينيتسا بعرض فني وعرض سعر.
