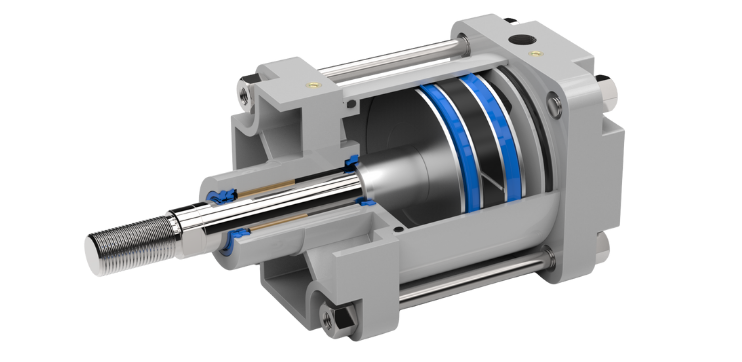

- CETOP Silindir PNS – PNSY (Ø125 – Ø320)
CETOP Silindir PNS – PNSY (Ø125 – Ø320)
Ø125
Ø160
Ø200
Ø250
Ø320
Kod
PNS
PNSC
PNST
PNSD
Sembol
Model
Standart Silindir
Çift Milli Silindir
Tandem Silindir
İki Pozisyonlu Tandem Silindir
Açıklama
Yastıklamalı Çift Etkili Silindir
Yastıklamalı Çift Milli Çift Etkili
Yastıklamalı Tek Stroklu Tek Milli Çift Etkili Silindir
Yastıklamalı Çift Stroklu Çift Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Kod
PNSY
PNSYC
PNSYT
PNSYD
Sembol
Model
Standart Silindir
Çift Milli Silindir
Tandem Silindir
İki Pozisyonlu Tandem Silindir
Açıklama
Yastıklamasız Çift Etkili Silindir
Yastıklamasız Çift Milli Çift Etkili
Yastıklamasız Tek Stroklu Tek Milli Çift Etkili Silindir
Yastıklamasız Çift Stroklu Çift Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Özellikler
Yüksek Kalite
CETOP RP 53P Standardı
Standart Bağlantı Ekipmanları
Ayarlanabilir Strok Seçeneği
Servis & Yedek Parça Desteği
125 –320 mm
Çap
1 – 2800 mm
Strok Uzunluğu
483 - 48255 N
Kuvvet Aralığı
Özellikler
Çift etkili, manyetiksiz, sabit veya ayarlanabilir yastıklama
Silindir
(Ø mm)
(Ø mm)
125
160
200
250
320
Mil
(Ø mm)
(Ø mm)
32
45
45
50
63
İtme Kuvveti (kg)
(6 bar)
(6 bar)
735
1206
1884
2944
4823
Çekme Kuvveti (kg)
(6 bar)
(6 bar)
688
1111
1789
2827
4638
1kg: 10 newton
Genel Özellikler
Çalışma Şartı
Filtre edilmiş ve yağlı hava ile çalışır.
Silindir Çapları (mm)
Ø125-Ø160-Ø200-Ø250-Ø320
Strok
25-50-80-100-125-160-200-250-300-320-350-400-450-500-600-700-800-900-1000-1000+
İstenilen strokla üretim yapılmaktadır.
No
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Parça Adı
Ön Kapak
Arka Kapak
Boru
Piston Mili

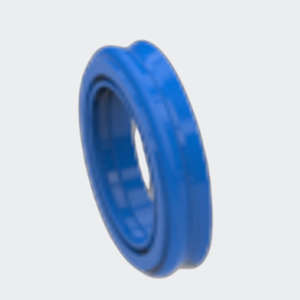

Mill Keçesi

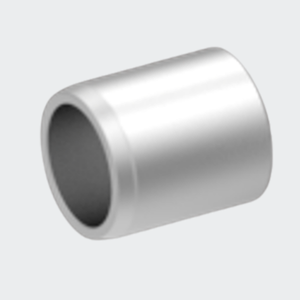

Yataklama Burcu
Yastıklama Keçesi
Kapak O-ringi

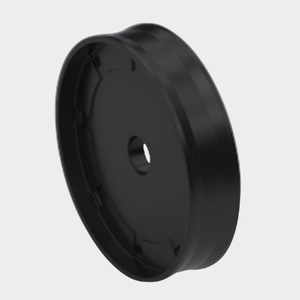

Piston Keçesi
Yastıklama Burcu
Yastıklama Somunu

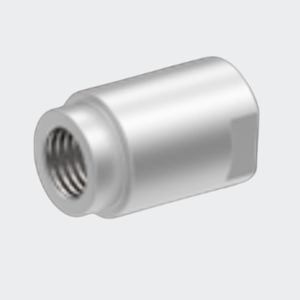

Mil Ucu Somunu

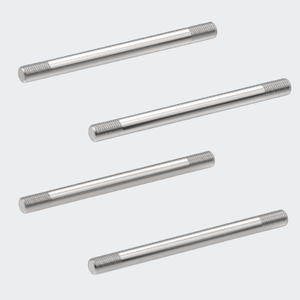

Saplama
Saplama Somunu

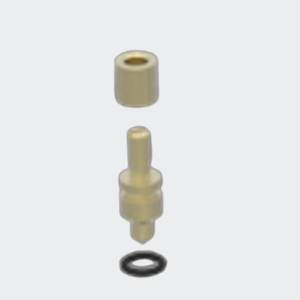

Yastıklama Vidası
Adet
1
1
1
1
1
1
2
2
1
1
1
1
4
8
2
| Silindir (Ø mm) |
A | B | C | D1 (Ø) |
D2 (Ø) |
D3 (Ø) |
D4 (Ø) |
D5 | D6 | E | L0 | L1 | L2 | L3 | L4 | 1 🔧 | ★ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 48 | 70 | 140 | M27x2 | 32 | 63 | 133 | M12 | 150 | 106 | 208 | 150 | 48 | 6 | 36 | 27 | G1/2" |
| 160 | 72 | 102 | 180 | M36x2 | 45 | 80 | 168 | M14 | 190 | 134.4 | 235 | 170 | 55 | 10 | 46 | 41 | G3/4" |
| 200 | 72 | 102 | 220 | M36x2 | 45 | 80 | 210 | M16 | 234 | 165.5 | 257 | 180 | 65 | 12 | 46 | 41 | G3/4" |
| 250 | 84 | 114 | 270 | M42x2 | 50 | 100 | 260 | M20 | 288 | 203.7 | 289 | 200 | 75 | 14 | 50 | 46 | G1" |
| 320 | 96 | 126 | 340 | M48x2 | 63 | 110 | 330 | M24 | 360 | 254.6 | 326 | 220 | 90 | 16 | 56 | 55 | G1" |
PNS Büyük Çap: CETOP RP 53P
PNS büyük çap serisi, Ø125–Ø320 mm aralığında çelik gövdeli CETOP RP 53P silindirlerdir. Yüksek pnömatik kuvvet gerektiren baskı, sıkma ve kaldırma sistemleri için tasarlanır; strok proje ölçüsüne göre üretilir.
Katalog değerleri
| Çalışma basıncı | 1,5–10 bar |
| Keçe | PU −20/+80 °C (standart) · Viton (FKM) −30/+180 °C (opsiyon) |
Sıkça Sorulan Sorular
Büyük çaplı PNS ne kadar hava harcar?
Hava tüketimi çapın karesiyle artar: Ø200 mm bir silindir, aynı strokta Ø100 mm’nin yaklaşık dört katı hava harcar; kompresör kapasitesi buna göre seçilmelidir.
Büyük çapta çalışma basıncı nedir?
Tüm pnömatik serilerde çalışma basıncı 1,5–10 bar’dır.
