Fenitsa pnömatik piston ve silindir çözümleri; ISO standart silindirler, kompakt gövde seçenekleri, özel uygulama silindirleri ve bağlantı elemanlarıyla endüstriyel otomasyon hatlarında kontrollü doğrusal hareket sağlar.
Farklı çap, strok ve montaj seçenekleri; makine imalatı, paketleme sistemleri, robotik uygulamalar, taşıma hatları ve özel mühendislik projelerinde kullanılacak şekilde değerlendirilebilir.
Basınçlı havayı mekanik kuvvete dönüştüren pnömatik silindirler; itme, çekme, sıkıştırma, konumlandırma ve kaldırma işlemlerinde temiz, hızlı ve ekonomik hareket kontrolü sunar.
Seçim yapılırken kuvvet ihtiyacı, çalışma basıncı, strok uzunluğu, çevrim sayısı, ortam koşulları ve montaj şekli birlikte ele alınmalıdır.
Basınçlı hava ile çalışan pnömatik silindirler; itme, çekme, sıkıştırma ve pozisyonlama işlemlerinde yağsız, hızlı ve pratik hareket kontrolü sağlar.
FMY, PAG-PAGY ve PNS-PNSY serileri; farklı gövde yapıları, çap aralıkları ve bağlantı seçenekleriyle endüstriyel otomasyon hatlarına uyum sağlar.
Standart ürünlerin yeterli olmadığı projelerde strok, bağlantı, gövde tipi, sensör uyumu ve özel hareket ihtiyacı birlikte değerlendirilir.

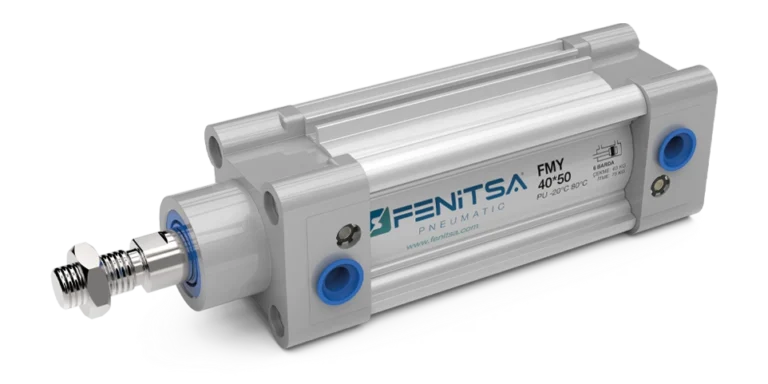

ISO tabanlı mafsal montajı ve sensör uyumu isteyen genel otomasyon uygulamaları için uygundur.

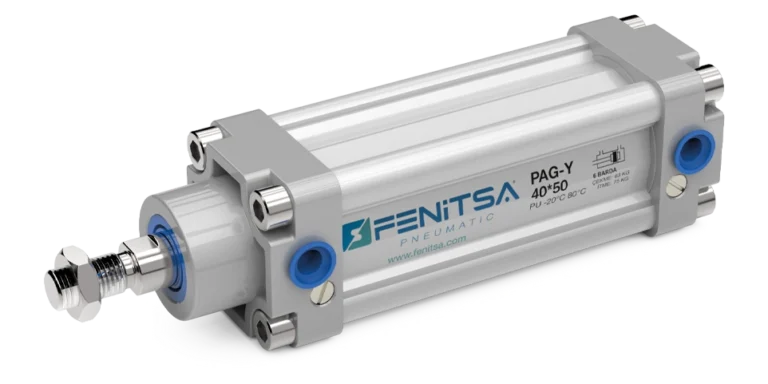

Alüminyum gövde yapısı sayesinde standart ve yoğun çevrimli makinelerde pratik montaj sağlar.

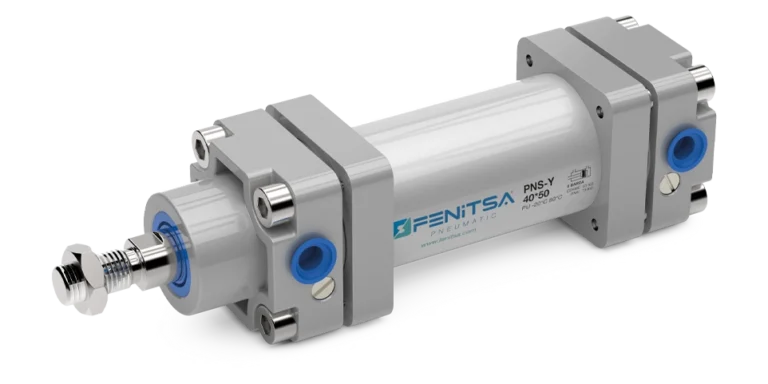

Çelik gövde alternatifiyle daha dayanıklı silindir yapısı gerektiren üretim hatlarına uyum sağlar.

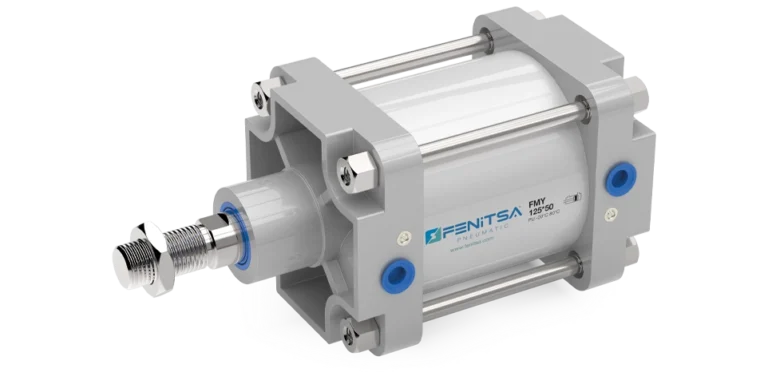

Büyük çap ve yüksek kuvvet ihtiyacı olan endüstriyel otomasyon sistemleri için geliştirilmiştir.

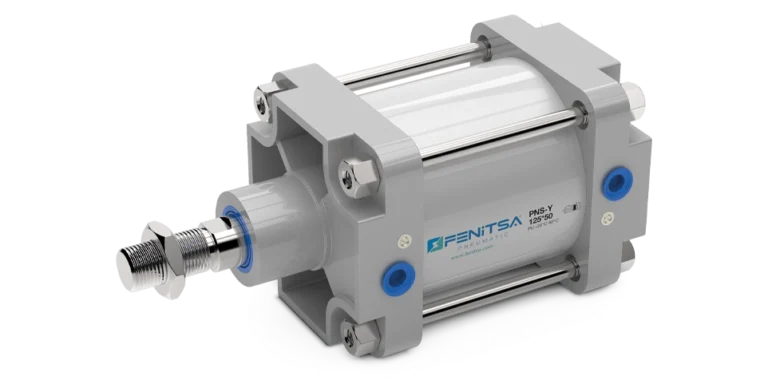

Büyük çap, güçlü gövde ve uzun servis ömrü beklenen projelerde tercih edilir.

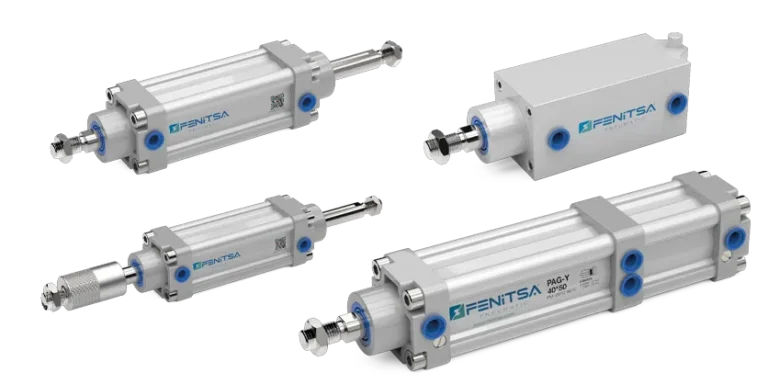

Standart ölçülerin yetmediği sistemlerde strok, bağlantı, yataklama ve hareket yapısı projeye göre hazırlanır.
Eklem, flanş, ayak, çatal ve küresel bağlantı seçenekleriyle silindirin makineye doğru bağlanmasını destekler.
Basınçlı hava ile çalışan doğrusal hareket elemanı.
Pnömatik silindir, kompresör hattından gelen basınçlı havayı piston hareketine çeviren bir aktüatördür. Üretim hatlarında ürün itme, çekme, sıkıştırma, kaldırma, ayırma, pozisyonlama ve transfer görevlerinde kullanılır.
Temiz çalışma karakteri, hızlı çevrim kabiliyeti ve kolay bakım avantajı sayesinde ambalaj, gıda, tekstil, otomotiv, robotik ve genel makine imalatı gibi birçok alanda tercih edilir.
Hava basıncı piston yüzeyine etki eder ve piston kolunu ileri veya geri hareket ettirir.
Valf üzerinden yönlendirilen hava, piston odasına girerek doğrusal kuvvet oluşturur.
Tek etkili veya çift etkili çalışma yapısı, uygulamanın ihtiyaç duyduğu hareket biçimine göre seçilir.
Yastıklama, sensör kanalı ve bağlantı seçenekleri çevrim kalitesi, güvenlik ve tekrarlanabilirliği artırır.
Uygulama alanı, montaj yapısı ve gövde dayanımı ürün tipini belirler.
Genel otomasyon sistemlerinde sensör uyumu, standart bağlantı ve geniş strok seçeneği isteyen projelere uygundur.
PAG-PAGY ve PNS-PNSY serileri, gövde yapısı ve çalışma şartına göre farklı makine ihtiyaçlarına cevap verir.
Tandem, çift milli, ayarlanabilir strok veya özel bağlantı ihtiyacı bulunan uygulamalar için projeye göre değerlendirilir.
Hızlı, temiz ve tekrarlanabilir hareket gerektiren otomasyon sistemleri.
Ürün itme, kapaklama, kesme, ayırma ve konumlandırma işlemlerinde hızlı çevrim sağlar.
Temiz çalışma ortamı isteyen taşıma, yönlendirme ve dozajlama uygulamalarında tercih edilir.
Sık tekrarlanan açma-kapama, sıkıştırma ve ürün aktarma görevlerinde pratik çözüm sunar.
Montaj fikstürleri, test ekipmanları ve yardımcı otomasyon ünitelerinde kontrollü hareket sağlar.
Basit doğrusal hareket gerektiren tutma, itme ve pozisyonlama istasyonlarına uyarlanır.
Standart veya özel pnömatik piston çözümleri OEM makine tasarımlarına göre seçilir.
Silindir çapı, kuvveti; strok uzunluğu ise hareket mesafesini belirler.
Doğru bağlantı elemanı, silindirin yük yönüne uygun ve güvenli çalışmasını sağlar.
Silindirin gövde üzerinden sabitlenmesi gereken yatay ve dikey uygulamalarda kullanılır.
Ön veya arka yüzeyden rijit montaj gerektiğinde tercih edilir.
Hareket sırasında açısal değişim oluşan mekanizmalarda bağlantı esnekliği sağlar.
Piston kolunun taşıyıcı parça, itici plaka veya hareketli mekanizmaya bağlanmasını sağlar.
Pnömatik silindir seçimi ve üretiminde teknik gereksinimler adım adım değerlendirilir.
Çap, strok, çevrim sayısı, montaj şekli ve çalışma basıncı birlikte değerlendirilir.
ISO, CETOP veya özel pnömatik silindir seçenekleri uygulamaya göre belirlenir.
Profil, kapak, piston kolu ve bağlantı elemanları uyumlu şekilde hazırlanır.
Conta ve yataklama elemanları hız, basınç ve ortam koşullarına göre seçilir.
Silindirin ileri-geri hareketi, sızdırmazlık ve bağlantı uyumu kontrol edilir.
Ürün grubu, yedek parça ve bağlantı ekipmanı desteğiyle birlikte değerlendirilir.
Seri ürün mü, projeye özel pnömatik silindir mi?
| Kriter | Standart katalog | Özel proje |
|---|---|---|
| Teslim yaklaşımı | Mevcut seri ölçülere göre daha hızlı seçim ve tekliflendirme | Teknik çizim, özel ölçü ve uygulama şartlarına göre değerlendirme |
| Ölçüler | FMY, PAG-PAGY, PNS-PNSY serilerinde standart çap ve strok seçenekleri | Özel strok, farklı bağlantı, tandem veya çift milli yapı |
| Montaj | Standart ayak, flanş, çatal ve mafsal bağlantı seçenekleri | Makine geometrisine göre özel bağlantı veya adaptör çözümü |
| Kullanım alanı | Tekrarlanan otomasyon, paketleme, taşıma ve genel makine işleri | OEM makine, prototip, özel çevrim ve yer kısıtı olan uygulamalar |
| En uygun olduğu durum | Standart ürün grubu ile çözülebilen hızlı ihtiyaçlar | Standart ölçülerin yetersiz kaldığı özel hareket ihtiyaçları |
Uzun ömürlü pnömatik silindir seçimi yalnızca çap ve strokla sınırlı değildir.
FMY ve PAG-PAGY gibi serilerde hafiflik, kolay montaj ve sensör uyumu öne çıkar.
PNS-PNSY serileri daha dayanıklı gövde yapısı isteyen uygulamalarda değerlendirilir.
Yan yük, hız ve çevrim sayısı piston kolu ömrünü ve yataklama seçimini etkiler.
Toz, nem, sıcaklık ve hava kalitesi sızdırmazlık performansını doğrudan etkiler.
Fenitsa pnömatik ürün gruplarının teknik aralıkları ve kullanım odağı.
| Ürün grubu | Seri / model | Kullanım amacı | Çap aralığı | Strok bilgisi | Kuvvet aralığı | Öne çıkan avantaj | Detay |
|---|---|---|---|---|---|---|---|
| ISO 15552 Silindir FMY | FMY, FMYC, FMYT, FMYD | Genel endüstriyel otomasyon, itme, çekme ve konumlandırma işleri | Ø32 - Ø100 mm | 1 - 3000 mm; standart stroklar ve istenilen strokla üretim | 48 - 471 kg itme, 41 - 441 kg çekme | Manyetikli yapı, sensör kanalları ve ayarlanabilir yastıklama | İncele |
| CETOP RP 43P PAG-PAGY | PAG, PAGY, PAGC, PAGYC, PAGT, PAGYT | Alüminyum gövdeli, pratik ve ekonomik pnömatik hareket çözümleri | Ø32 - Ø100 mm | 1 - 3000 mm; standart ve özel strok seçenekleri | 48 - 471 kg itme, 41 - 441 kg çekme | Hafif gövde, kolay montaj ve geniş bağlantı uyumu | İncele |
| CETOP RP 43P PNS-PNSY | PNS, PNSY, PNSC, PNSYC, PNST, PNSYT | Daha dayanıklı çelik gövde ihtiyacı olan makine uygulamaları | Ø32 - Ø100 mm | 1 - 3000 mm; standart ve özel strok seçenekleri | 48 - 471 kg itme, 41 - 441 kg çekme | Çelik gövde yapısı ve uzun servis ömrü | İncele |
| ISO 15552 FMY Büyük Çap | FMY, FMYC, FMYT, FMYD | Yüksek kuvvet gerektiren otomasyon, presleme ve taşıma sistemleri | Ø125 - Ø320 mm | 1 - 2800 mm; 1000 mm üzeri özel strok üretimi | 735 - 4823 kg itme, 688 - 4638 kg çekme | Büyük çap, yüksek kuvvet ve standart bağlantı avantajı | İncele |
| CETOP RP 53P PNS-PNSY | PNS, PNSY, PNSC, PNSYC, PNST, PNSYT | Zorlu şartlarda büyük çap ve güçlü gövde beklenen sistemler | Ø125 - Ø320 mm | 1 - 2800 mm; standart ve proje strok seçenekleri | 735 - 4823 kg itme, 688 - 4638 kg çekme | Güçlü gövde, yüksek mukavemet ve yüksek kuvvet | İncele |
| Özel Pnömatik Silindirler | Çift milli, tandem, ayarlanabilir strok, özel tasarım | Standart ürünle çözülemeyen ölçü, bağlantı ve hareket ihtiyaçları | Projeye göre | Projeye göre | Uygulamaya göre hesaplanır | OEM ve özel makine projelerine göre tasarım | İncele |
| Bağlantı Elemanları | Eklem, yer, flanş, ayak, çatal, küresel bağlantı | Pnömatik silindirin makineye güvenli ve hizalı bağlanması | Uyumlu silindire göre | Strok parçası değildir | Yük ve bağlantı tipine göre | Doğru hizalama, kolay montaj ve bakım uyumu | İncele |
Teknik değerler ürün gruplarına göre özetlenmiştir. Özel üretim, bağlantı tipi ve çalışma ortamı için proje detayları ayrıca değerlendirilmelidir.
İhtiyaca göre uygun ürün ailesi seçimi.
| İhtiyaç | Önerilen ürün grubu | Açıklama |
|---|---|---|
| Genel otomasyon ve standart doğrusal hareket | ISO 15552 Silindir FMY Ø32-Ø100 | Sensör uyumu, yastıklama ve standart bağlantı seçenekleriyle genel makineler için uygundur. |
| Hafif ve alüminyum gövdeli çözüm | CETOP RP 43P PAG-PAGY | Ekonomik, hafif ve montajı kolay bir pnömatik silindir alternatifi sunar. |
| Daha dayanıklı çelik gövde ihtiyacı | CETOP RP 43P PNS-PNSY | Daha zor saha şartlarında gövde dayanımı ve servis ömrü beklentisini karşılar. |
| Büyük çap ve yüksek kuvvet ihtiyacı | ISO 15552 FMY Ø125-Ø320 | Yüksek kuvvet isteyen otomasyon ve taşıma sistemleri için değerlendirilir. |
| Büyük çap ve güçlü gövde yapısı | CETOP RP 53P PNS-PNSY Ø125-Ø320 | Yüksek mukavemet ve zorlu çalışma şartı bulunan projelerde uygundur. |
| Standart dışı ölçü veya özel hareket | Özel Pnömatik Silindirler | Ayarlanabilir strok, tandem, çift milli veya özel bağlantı ihtiyaçları için hazırlanır. |
| Montaj ve hizalama ihtiyacı | Bağlantı Elemanları | Eklem, flanş, ayak ve çatal bağlantılarla silindir sisteme doğru entegre edilir. |
Tekliflendirme; ürün serisi, ölçü, adet ve uygulama şartlarına göre yapılır.
Çalışma basıncı, yük, strok ve çevrim bilgilerinizi paylaşarak uygun piston çapı, seri ve bağlantı tipini birlikte değerlendirebilirsiniz.
Pnömatik piston ve silindir seçiminde en çok merak edilen konular.
Basınçlı havayı doğrusal mekanik harekete çevirir. Ürün itme, çekme, sıkıştırma, kaldırma ve pozisyonlama işlemlerinde kullanılır.
Kuvvet ihtiyacı, çalışma basıncı, strok uzunluğu, çevrim sayısı ve montaj şekli birlikte değerlendirilmelidir.
ISO 15552 ürünler standart montaj ve sensör uyumu avantajı sunar. CETOP serileri gövde yapısı ve uygulama şartına göre farklı alternatifler sağlar.
Standart dışı strok, çift milli yapı, tandem çözüm, özel bağlantı veya projeye özel ölçüler teknik olarak değerlendirilebilir.
Doğru bağlantı elemanı yan yükleri azaltır, hareket hizasını korur ve silindirin servis ömrünü artırır.
Seri, çap, strok, çalışma basıncı, adet, bağlantı tipi, sensör ihtiyacı ve varsa teknik çizim paylaşılması teklif sürecini hızlandırır.
