CETOP Silindir PNS – PNSY (Ø32 – Ø100)
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Özellikler
(Ø mm)
(Ø mm)
(6 bar)
(6 bar)
Genel Özellikler
| Silindir (Ø mm) |
A | B | C | D1 (Ø) |
D2 (Ø) |
D3 (Ø) |
D4 (Ø) |
D5 (Ø) |
D6 (Ø) |
E | L0 | L1 | L2 | L3 | L4 | 1 | 2 | 3 | ★ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 20 | 30 | 45 | M10x1.25 | 12 | 30 | 46 | 58 | M5 | 32.5 | 114 | 94 | 16 | 4 | 40 | 10 | 3 | 5 | G1/8" |
| 40 | 24 | 34 | 54 | M12x1.25 | 16 | 35 | 56 | 71 | M5 | 39.6 | 130.5 | 105 | 20 | 4 | 38 | 13 | 3 | 5 | G1/4" |
| 50 | 32 | 44 | 65 | M16x1.5 | 20 | 40 | 68 | 85 | M6 | 48 | 136 | 106 | 25 | 4 | 40 | 17 | 3 | 5 | G1/4" |
| 63 | 32 | 44 | 80 | M16x1.5 | 20 | 42 | 84 | 105 | M6 | 59.4 | 149 | 115 | 28 | 4 | 46 | 17 | 3 | 6 | G3/8" |
| 80 | 40 | 54 | 96 | M20x1.5 | 25 | 48 | 100 | 125 | M8 | 70.7 | 164 | 124 | 34 | 4 | 50 | 22 | 3 | 8 | G3/8" |
| 100 | 40 | 53 | 126 | M20x1.5 | 25 | 52 | 132 | 166 | M8 | 93.4 | 181 | 134 | 40 | 4 | 56 | 22 | 3 | 8 | G1/2" |
PNS Serisi: Çelik Gövdeli CETOP Silindir

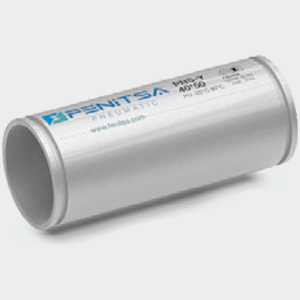

PNS, CETOP standardında çelik gövdeli “normal seri” pnömatik silindirimizdir. Çelik gövde darbeye ve zorlu saha koşullarına alüminyuma göre daha dayanıklıdır; tozlu, darbeli ve uzun servis ömrü beklenen makineler için Ø32–Ø100 mm çaplarda üretilir.
PNS Nerelerde Kullanılır?
Döküm ve metal işleme hatları, ahşap ve taş işleme makineleri, geri dönüşüm ekipmanları gibi toz, talaş ve darbenin olduğu ortamlarda PNS serisinin çelik gövdesi fark yaratır. Uzun stroklarda milin yan yüke karşı korunması için mafsallı bağlantı ve rotil birlikte kullanılmalı; boyalı çelik yüzey nemli ortamda düzenli kontrol edilmelidir. Sipariş örneği: Ø63 mm çap ve 300 mm strok çelik gövdeli silindir PNS olarak, iki pozisyonlu tandem ihtiyacında PNSD olarak belirtilir; çift mil gerekiyorsa PNSC kodu kullanılır.
Katalog değerleri
| Çalışma basıncı | 1,5–10 bar |
| Keçe | PU −20/+80 °C (standart) · Viton (FKM) −30/+180 °C (opsiyon) |
| Strok | Standart 50–500 mm; istenen strokta üretim |
Seri varyantları
| Kod | Model |
|---|---|
| PNS | Standart, yastıklamalı |
| PNSY | Yastıklamasız |
| PNSC | Çift milli |
| PNST | Tandem (kuvvet iki kat) |
| PNSD | İki pozisyonlu tandem |
Sıkça Sorulan Sorular
PNS mi PAG mi?
Darbe, toz ve ağır çalışma koşullarında çelik gövdeli PNS; temiz iç mekân otomasyonunda hafif ve ekonomik PAG tercih edilir.
PNS’de hangi keçe kullanılır?
Standart PU keçe −20/+80 °C; yüksek sıcaklık için Viton (FKM) keçe −30/+180 °C opsiyondur.
