ISO Silindir FMY (Ø125-Ø320)
Ø125
Ø160
Ø200
Ø250
Ø320
Kod
FMY
FMYC
FMYT
FMYD
Sembol
Model
Standart Silindir
Çift Milli Silindir
Tandem Silindir
İki Pozisyonlu Tandem Silindir
Açıklama
Manyetik Yastıklamalı Çift Etkili Silindir
Manyetik Yastıklamalı Çift Milli Çift Etkili
Manyetik Yastıklamalı Tek Stroklu Tek Milli Çift Etkili Silindir
Manyetik Yastıklamalı Çift Stroklu Çift Milli Çift Etkili Silindir
Not
Tandem silindirde kuvvet iki kat artar.
Tandem silindirde kuvvet iki kat artar.
Özellikler
Yüksek Kalite
ISO 15552 Standardı
Standart Bağlantı Ekipmanları
Ayarlanabilir Strok Seçeneği
Servis & Yedek Parça Desteği
125 – 320 mm
Çap
1 – 2800 mm
Strok Uzunluğu
483 - 4823 N
Kuvvet Aralığı
Özellikler
Çift etkili, manyetik piston (sensörle konum algılama), ayarlanabilir yastıklama
Silindir
(Ø mm)
(Ø mm)
125
160
200
250
320
Mil
(Ø mm)
(Ø mm)
32
40
40
50
63
İtme Kuvveti (kg)
(6 bar)
(6 bar)
735
1206
1884
2944
4823
Çekme Kuvveti (kg)
(6 bar)
(6 bar)
688
1111
1789
2827
4638
1kg: 10 newton
Genel Özellikler
Çalışma Şartı
Filtre edilmiş ve yağlı hava ile çalışır.
Silindir Çapları (mm)
Ø125-Ø160-Ø200-Ø250-Ø320
Strok
25-50-80-100-125-160-200-250-300-320-350-400-450-500-600-700-800-900-1000-1000+
İstenilen strokla üretim yapılmaktadır.

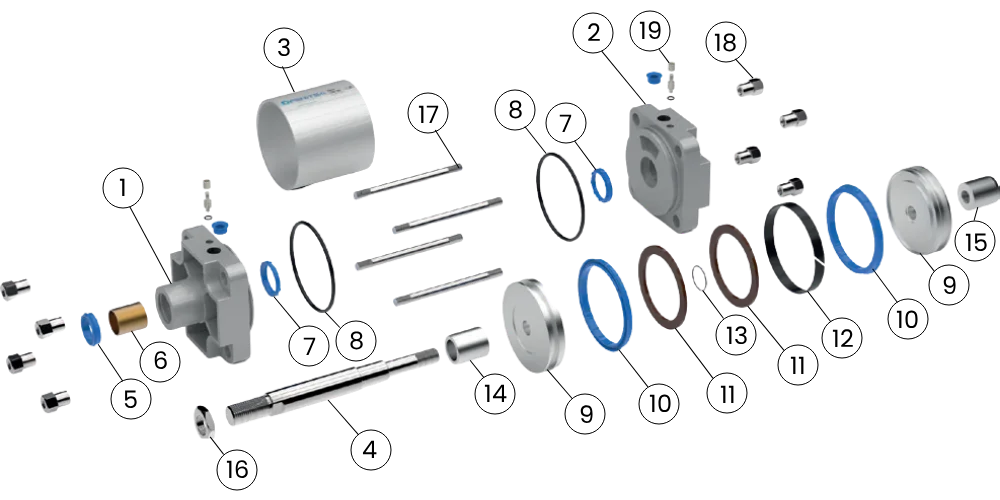

No
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

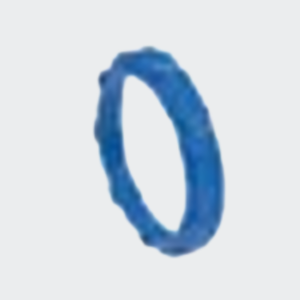

Parça Adı
Ön Kapak
Arka Kapak

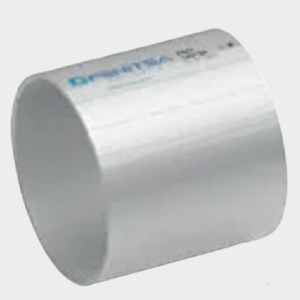

Boru

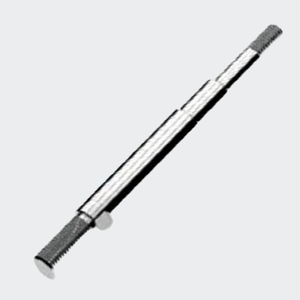

Piston Mili
Mil Keçesi
Yataklama Burcu
Yastıklama Keçesi

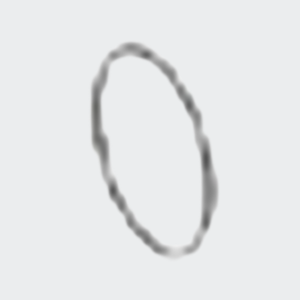

Kapak O-ringi
Orta Piston

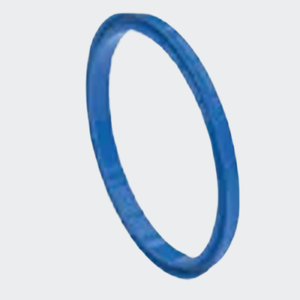

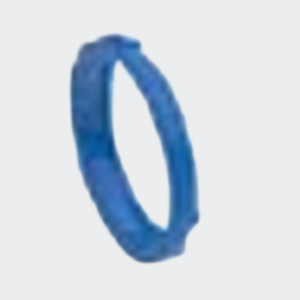

Piston Keçesi
Miknatıs

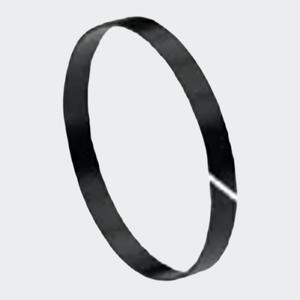

Yataklama Bandı
Orta Piston O-ringi
Yastıklama Burcu
Yastıklama Somunu
Mil Ucu Somunu

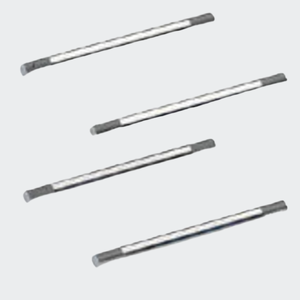

Saplama

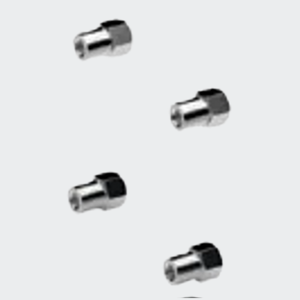

Saplama Somunu
Yastıklama Civatası
Adet
1
1
1
1
1
1
2
2
2
2
1
1
1
1
1
1
4
8
2

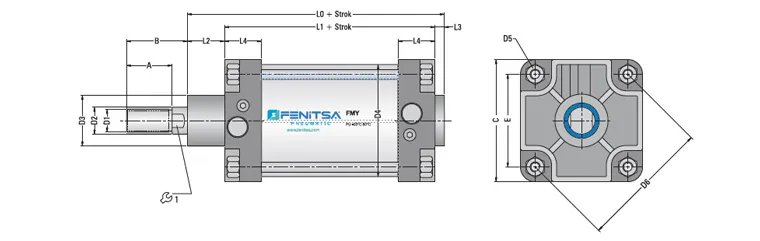

| Silindir (Ø mm) | A | B | C | D1 (Ø) | D2 (Ø) | D3 (Ø) | D4 (Ø) | D5 | D6 | E | L0 | L1 | L2 | L3 | L4 | 🔧 | ★ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 54 | 73 | 145 | M27x2 | 32 | 60 | 133 | M12 | 155.5 | 110 | 213 | 160 | 46 | 6 | 44 | 27 | G1/2" |
| 160 | 72 | 97 | 186 | M36x2 | 40 | 65 | 170 | M16 | 198 | 140 | 243 | 180 | 55 | 6 | 47 | 36 | G3/4" |
| 200 | 72 | 102 | 220 | M36x2 | 40 | 75 | 210 | M16 | 247.5 | 175 | 253 | 180 | 65 | 6 | 47 | 36 | G3/4" |
| 250 | 84 | 122 | 270 | M42x2 | 50 | 90 | 262 | M20 | 311.1 | 220 | 281 | 200 | 69 | 10 | 51 | 46 | G1" |
| 320 | 96 | 134 | 340 | M48x2 | 63 | 110 | 336 | M24 | 381.8 | 270 | 314 | 220 | 82 | 10 | 56 | 55 | G1" |
FMY Büyük Çap: ISO 15552 Ø125–Ø320
FMY büyük çap serisi, ISO 15552 bağlantı ölçülerinde Ø125–Ø320 mm manyetik ve yastıklamalı silindirlerdir. Yüksek kuvvet gereken otomasyon, presleme ve taşıma sistemlerinde standart bağlantı avantajını büyük çaplara taşır.
Katalog değerleri
| Çalışma basıncı | 1,5–10 bar |
| Keçe | PU −20/+80 °C (standart) · Viton (FKM) −30/+180 °C (opsiyon) |
İtme @ 6 bar
| Çap | N |
|---|---|
| Ø125 | 7.363 |
| Ø160 | 12.064 |
| Ø200 | 18.850 |
| Ø250 | 29.452 |
| Ø320 | 48.255 |
Sıkça Sorulan Sorular
Ø200 FMY 6 bar’da ne kadar iter?
Teorik olarak yaklaşık 18.850 N; sürtünme nedeniyle gerçek değer yaklaşık %10 düşüktür.
Büyük çapta strok ne kadar olabilir?
Büyük çaplarda strok 2.800 mm’ye kadar, projeye göre üretilir.
