Ayak Bağlantı Silindir

Ø32

Ø40

Ø50

Ø63

Ø80

Ø100

Ø125

Ø160

Ø200

Ø250

Ø320

Fiyat Teklifi Al

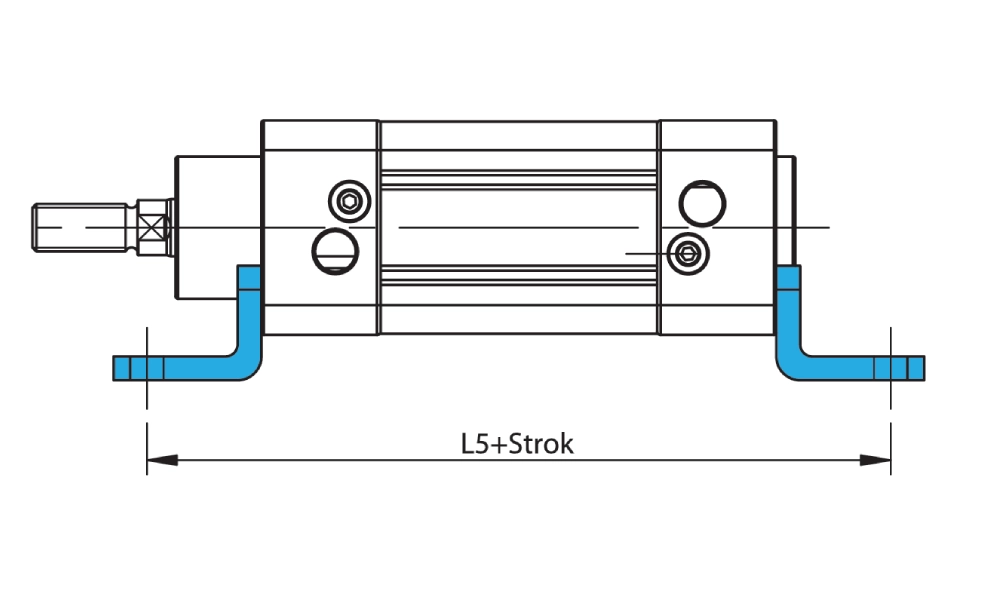

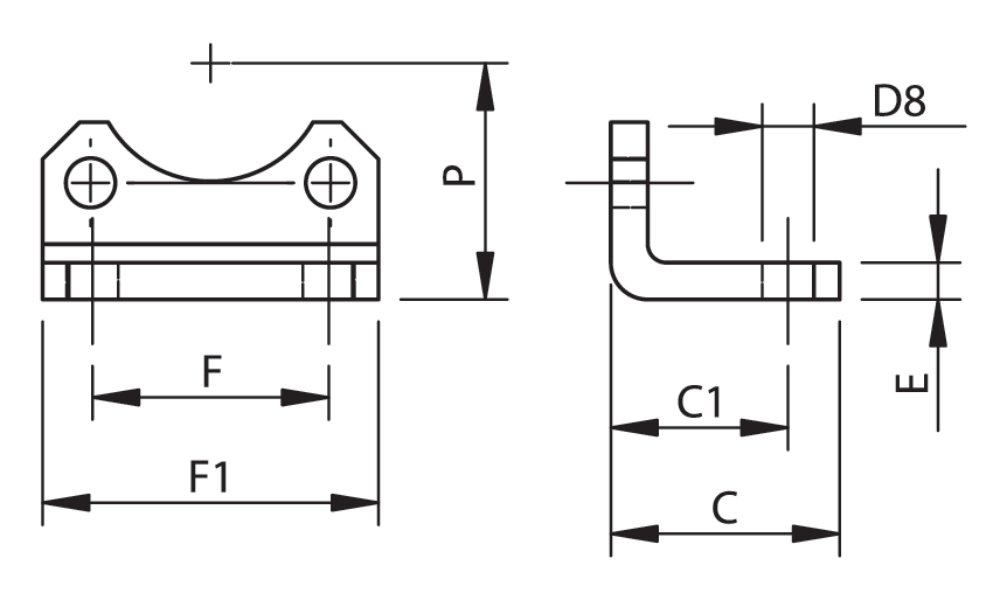

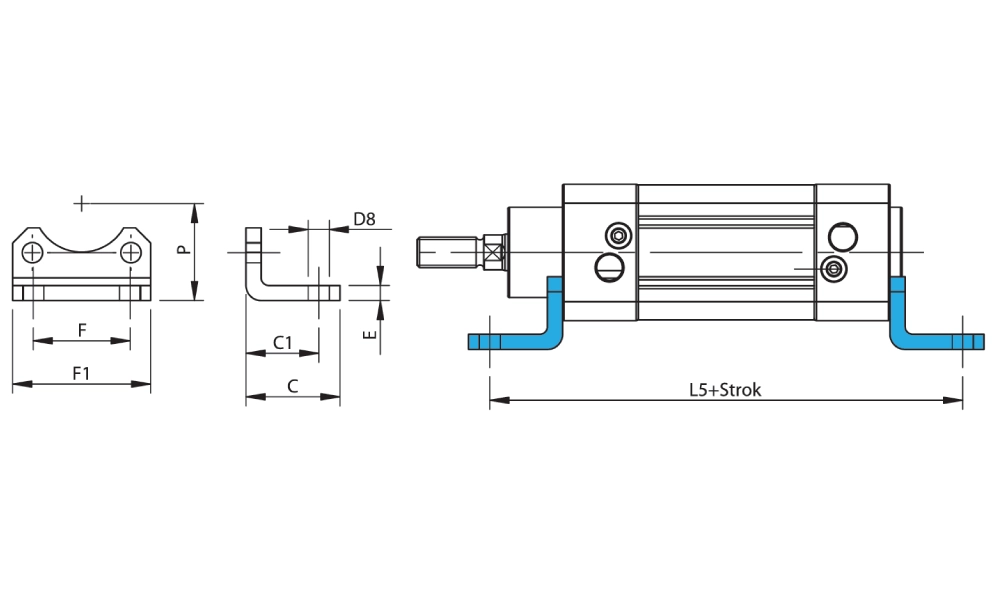

Teknik Resim

3D Çizimler

Katalog

CETOP SERİSİ (PAG - PNS)
Silindir (Ø mm)	C	C1	D8 Ø	E	F	F1	L5	P
32	32	24	7	4	32	45	142	32
40	38	28	9	5	36	54	161	36
50	42	32	9	6	45	65	170	45
63	50	35	9	6	50	80	185	50
80	60	43	12	8	63	96	210	63
100	57	43	14	8	75	126	220	71

CETOP SERİSİ (PNS)
Silindir (Ø mm)	C	C1	D8 Ø	E	F	F1	L5	P
125	69	50	16	11	90	140	250	90
160	87	65	18	13	115	180	300	115
200	95	70	22	15	135	220	320	135
250	105	75	26	20	165	270	350	165
320	125	85	33	23	200	340	390	200

ISO SERİSİ
Silindir (Ø mm)	B1	D5	K1	K	U	D12 Ø	L	T	P	N	L8	M	2	D14 Ø	V	O	X	Z
32	32,5	45	26	45	51	10	22	27,5	32	31	142	9	8	6,6	38	18	21	9,5
40	38	54	28	52	54	12	25	30,5	36	35	160	9	10	6,6	41	22	24	9
50	46,5	65	32	60	65	12	27	40,5	45	45	170	11	12	9	50	30	33	12,5
63	56,5	76	40	70	67	16	32	44,5	50	50	190	11	12	9	52	35	37	12
80	72	94	50	90	86	16	36	57	63	60	210	14	14	11	66	40	47	16
100	89	112	60	110	96	20	41	65	71	70	230	14	15	11	76	50	55	15
125	110	145	70	130	124	25	50	85	90	90	275	20	20	14	94	60	70	17,5
160	140	186	90	170	156	30	55	116	115	126	315	20	25	14	118	88	97	22
200	175	220	90	170	162	30	60	125	135	130	335	25	30	18	122	90	105	25
250	220	270	110	200	200	40	70	153	165	160	375	25	35	22	150	110	128	30
320	270	340	120	220	234	45	80	182	200	186	420	30	40	26	170	122	150	30

Ayak Bağlantı Nedir?

Ayak bağlantı, silindiri gövdesinin altından veya yanından makine yüzeyine cıvatalayan L şeklindeki bağlantı elemanlarıdır. Silindir eksenine paralel bir yüzeye montaj gerektiğinde pratik bir çözümdür.

Kuvvet eksenden kaçık bir noktadan aktarıldığı için cıvatalarda eğilme momenti oluşur; yüksek kuvvetlerde flanş bağlantı daha uygundur ve yük mutlaka hizalı olmalıdır.

Ayak Bağlantı Nedir?
Tip	Rijit, yandan/alttan montaj
Avantaj	Paralel yüzeye kolay montaj
Dikkat	Cıvatalarda eğilme momenti

Tüm özel silindir ve bağlantı seçenekleri için özel silindirler ve bağlantı elemanları sayfalarına bakabilir, teklif için bize ulaşabilirsiniz.

Sıkça Sorulan Sorular

Ayak bağlantı ne zaman kullanılır?

Silindir, eksenine paralel bir yüzeye monte edilecekse.

Yüksek kuvvette ayak bağlantı uygun mu?

Cıvatalarda eğilme momenti oluştuğu için yüksek kuvvette flanş daha uygundur.

Ayak bağlantıda hizalama neden önemli?

Hizasız yük mili yan yükle zorlar ve keçeleri aşındırır.
