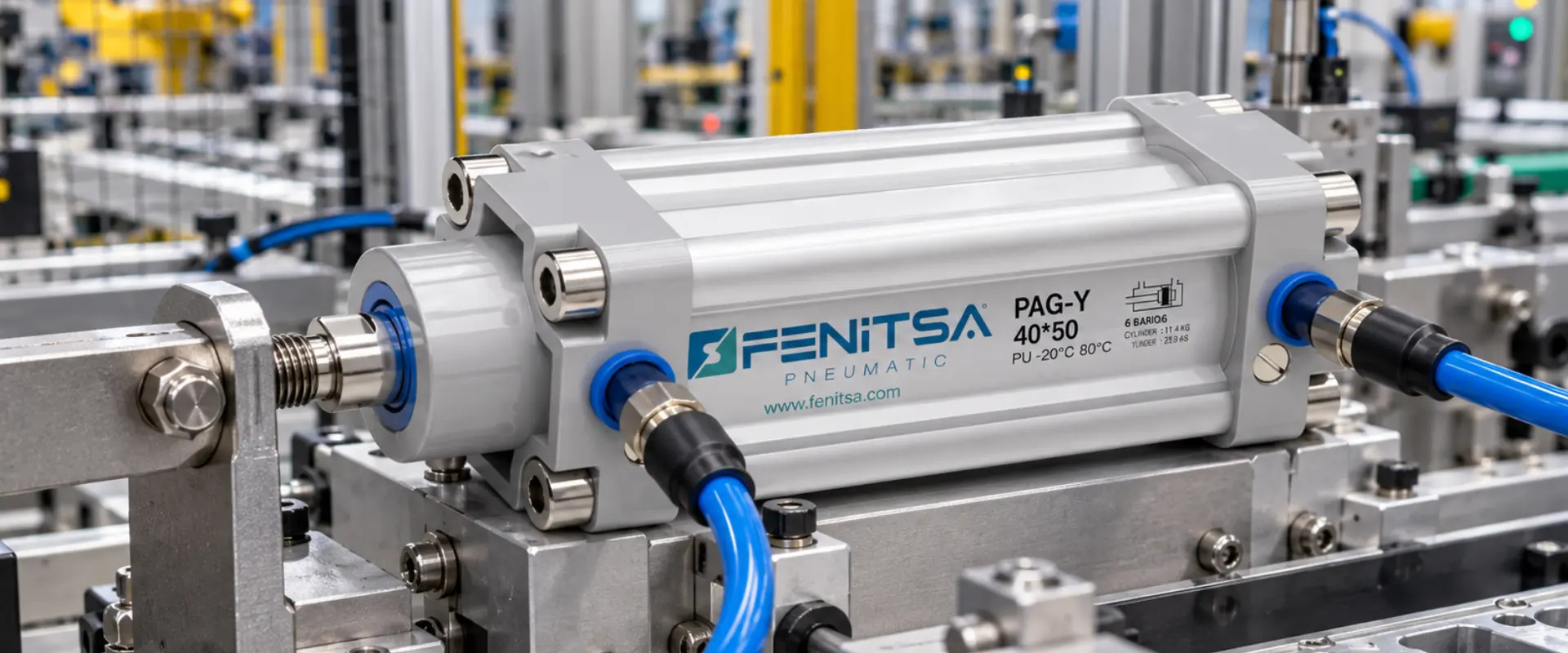

Endüstriyel Otomasyonda Pnömatik Silindir Seçiminin Temel Kriterleri

Endüstriyel otomasyon sistemlerinde doğrusal hareketin hızlı, kontrollü ve tekrarlanabilir biçimde gerçekleştirilmesi için pnömatik silindirler yaygın olarak kullanılıyor. Paketleme makinelerinden montaj hatlarına, ürün itme uygulamalarından sıkıştırma ve konumlandırma sistemlerine kadar çok sayıda makinede basınçlı havanın mekanik harekete dönüştürülmesini sağlıyor.

Ancak bir otomasyon projesinde pnömatik silindir seçimini yalnızca ihtiyaç duyulan strok uzunluğuna göre yapmak yeterli değil. Silindirin üretmesi gereken kuvvet, çalışma basıncı, piston çapı, çevrim sıklığı, hareket hızı, montaj biçimi ve sensör ihtiyacı bir bütün olarak değerlendirilmelidir.

Özellikle standart bağlantı ölçülerinin ve makine entegrasyonunun önemli olduğu uygulamalarda ISO 15552 sınıfındaki silindirler öne çıkıyor. Fenitsa tarafından sunulan ISO 15552 pnömatik silindir FMY serisi de farklı piston çapları ve strok seçenekleriyle genel endüstriyel otomasyon uygulamalarına yönelik çözümler arasında yer alıyor.

Piston Çapı Kuvvet İhtiyacına Göre Belirlenmeli

Pnömatik silindir seçiminde ilk değerlendirilmesi gereken konulardan biri ihtiyaç duyulan kuvvettir.

Basınçlı hava piston yüzeyine etki ederek doğrusal hareket oluşturur. Bu nedenle silindirin sağlayabileceği teorik kuvvet temel olarak sistem basıncı ile piston alanına bağlıdır. Piston çapı büyüdükçe aynı çalışma basıncında elde edilebilecek teorik kuvvet de artar.

Bu nedenle yalnızca makinede bulunan boşluğa bakarak mümkün olan en küçük çapı seçmek doğru olmayabilir.

Örneğin bir otomasyon hattında ürünün yalnızca ileri itilmesi gerekiyorsa ihtiyaç duyulan kuvvet nispeten düşük olabilir. Buna karşılık sıkıştırma, kaldırma veya daha ağır bir mekanizmanın hareket ettirilmesi söz konusuysa daha büyük piston çapı gerekebilir.

Fenitsa’nın FMY serisinde Ø32, Ø40, Ø50, Ø63, Ø80 ve Ø100 mm piston çapı seçenekleri bulunuyor. Ürün sayfasında 6 bar çalışma koşulu için farklı çaplarda itme ve çekme kuvvetleri ayrı ayrı belirtiliyor.

Burada itme ve çekme kuvvetlerinin aynı olmadığını bilmek önemli.

Silindir geri hareket ederken piston milinin kapladığı alan nedeniyle etkin yüzey alanı azalır. Bu nedenle çift etkili bir pnömatik silindirde çekme kuvveti genellikle aynı şartlardaki itme kuvvetinden daha düşük olur.

Makinenin hem ileri hem geri yönde yük taşıdığı uygulamalarda hesaplama yalnızca itme yönüne göre yapılmamalıdır.

Aynı zamanda teorik kuvvet ile gerçek çalışma koşullarında kullanılabilen kuvvet arasında fark bulunabileceği unutulmamalı. Hava hattındaki kayıplar, sürtünme, hareket hızı ve mekanik dirençler gerçek sistemi etkileyebilir. Bu nedenle silindir çapı belirlenirken uygulamanın çalışma şartlarının tamamı hesaba katılmalıdır.

Strok Uzunluğu Sadece Hareket Mesafesi Değildir

Pnömatik silindirin strok değeri, piston milinin gerçekleştireceği doğrusal hareket mesafesini ifade eder. Ancak strok seçimi yalnızca “parça ne kadar hareket edecek?” sorusuyla sınırlandırılmamalıdır.

Makine içerisindeki montaj alanı da dikkate alınmalıdır.

Silindir tamamen kapalı durumdayken makineye sığmalı, tamamen açıldığında ise çevredeki mekanik parçalarla çarpışmamalıdır. Özellikle uzun stroklu uygulamalarda piston milinin çalışma boyunca doğru hizalanması önem kazanır.

Fenitsa’nın FMY serisinde standart strok seçeneklerinin yanında ihtiyaca göre farklı stroklarla üretim seçeneği bulunuyor. Bu özellik, standart ölçünün makine tasarımına tam olarak uymadığı projelerde önemli hale gelebilir.

Bununla birlikte mümkün olan en uzun stroku seçmek her zaman doğru yaklaşım değildir.

Uzun strokla çalışan piston milinde yan yük oluşması durumunda yataklama elemanları ve piston kolu üzerinde istenmeyen kuvvetler meydana gelebilir. Bu nedenle silindirin mümkün olduğunca eksenel çalışması gerekir.

Makinenin hareketi doğrusal değilse veya çalışma sırasında bağlantı açısı değişiyorsa uygun mafsal ve bağlantı elemanlarının değerlendirilmesi gerekir.

Strok aynı zamanda çevrim süresini de etkiler. Çok uzun hareket mesafesine sahip bir silindirin yüksek çevrim hızında çalıştırılması gerekiyorsa hava debisi, valf kapasitesi ve hat çaplarının da buna uygun olması gerekir.

Dolayısıyla strok, pnömatik silindirin tek başına değil tüm hava sistemiyle birlikte değerlendirilmesi gereken bir parametredir.

Hareket Hızı, Yastıklama ve Sensör Seçimi Neden Önemlidir?

Endüstriyel otomasyonda pnömatik silindirin yalnızca bir noktadan diğerine ulaşması yeterli değildir. Hareketin hangi hızda gerçekleştiği ve strok sonunda nasıl durduğu da makinenin çalışma kalitesini etkiler.

Özellikle hızlı çalışan üretim hatlarında pistonun strok sonunda yüksek hızla kapağa ulaşması mekanik darbe oluşturabilir. Sürekli tekrarlanan bu durum zaman içerisinde silindir ve bağlı mekanizma üzerindeki yükü artırabilir.

Bu nedenle yastıklama sistemi önem kazanır.

Fenitsa FMY serisinin ürün özelliklerinde ayarlanabilir yastıklama bulunuyor. Yastıklama, pistonun strok sonuna yaklaşırken hareketinin daha kontrollü biçimde tamamlanmasına yardımcı olur.

Fakat yastıklama tek başına hız kontrol sistemi değildir.

Pnömatik devrede kullanılacak valfler, debi kontrol elemanları, hortum çapları ve basınç ayarları hareket hızı üzerinde doğrudan etkilidir. Makinenin istenen çevrim süresine ulaşabilmesi için silindir ile pnömatik devre elemanlarının birlikte boyutlandırılması gerekir.

Otomasyon sistemlerinde bir diğer önemli konu sensör kullanımıdır.

PLC kontrollü bir makinede kontrol sisteminin pistonun ileri veya geri konuma ulaştığını bilmesi gerekebilir. Manyetik pistonlu silindirlerde uygun sensörler kullanılarak piston konumu algılanabilir.

Bu bilgi bir sonraki makine hareketini başlatmak, çevrimi doğrulamak veya otomasyon sıralamasını kontrol etmek amacıyla kullanılabilir.

Fenitsa’nın FMY serisi manyetik yapı ve sensör kanallarıyla sunulduğu için konum bilgisinin otomasyon sistemine aktarılması gereken uygulamalarda bu özellik proje aşamasında değerlendirilebilir.

Sensör ihtiyacının makine tamamlandıktan sonra düşünülmesi yerine ilk tasarım aşamasında belirlenmesi, elektrik ve mekanik entegrasyonu kolaylaştırır.

Montaj, Çalışma Ortamı ve Hava Kalitesi Göz Ardı Edilmemeli

Doğru çap ve strok belirlense bile hatalı montaj bir pnömatik silindirin çalışma ömrünü olumsuz etkileyebilir.

Silindirin temel görevi eksenel doğrusal hareket üretmektir. Piston miline sürekli yan kuvvet uygulanması; mil, yataklama ve sızdırmazlık elemanlarında gereksiz yük oluşmasına neden olabilir.

Bu nedenle silindirin makineye nasıl bağlanacağı daha tasarım aşamasında belirlenmelidir.

Ayak bağlantıları, flanş bağlantıları, çatal veya mafsal sistemleri farklı makine geometrilerinde değerlendirilebilir. Sabit ve tamamen doğrusal çalışan bir mekanizma ile çalışma sırasında açısı değişen bir sistem aynı bağlantı biçimine ihtiyaç duymayabilir.

Çalışma ortamı da seçim sürecinin önemli parçalarından biridir.

Tozlu, nemli veya sıcaklığın değişken olduğu üretim alanlarında sızdırmazlık elemanlarının ve genel silindir yapısının ortam koşullarına uygunluğu değerlendirilmelidir.

Basınçlı havanın kalitesi de pnömatik sistem performansını doğrudan etkiler. Fenitsa FMY ürün sayfasında silindirin filtre edilmiş ve yağlı hava ile çalıştığı belirtiliyor. Bu nedenle hava hazırlama ekipmanlarının yalnızca yardımcı parçalar olarak değil, sistemin devamlılığını sağlayan önemli bileşenler olarak görülmesi gerekir.

Fenitsa FMY Ø32–Ø100 ürün grubu için ürün sayfasında 1,5–10 bar çalışma şartı belirtiliyor. Ancak bir makinenin sürekli olarak mümkün olan en yüksek basınçta çalıştırılması gerektiği şeklinde genel bir yaklaşım doğru değildir. Gerekli basınç; kuvvet ihtiyacı, silindir çapı ve pnömatik sistem tasarımına göre belirlenmelidir.

Sonuç olarak endüstriyel otomasyonda doğru pnömatik silindir seçimi tek bir teknik değere bağlı değildir. Piston çapı gerekli kuvvete, strok gerçek hareket mesafesine, montaj tipi mekanik geometriye ve sensör yapısı otomasyon ihtiyacına göre belirlenmelidir.

Hareket hızı, çevrim sayısı, yastıklama, çalışma ortamı ve basınçlı hava kalitesi de seçim sürecine dahil edildiğinde sistem daha dengeli şekilde projelendirilebilir.

Özellikle seri çalışan üretim makinelerinde silindiri yalnızca “çap × strok” şeklinde bir parça olarak görmek yerine otomasyon sisteminin tamamlayıcı hareket elemanı olarak değerlendirmek, doğru ürün seçiminin temelini oluşturur.
