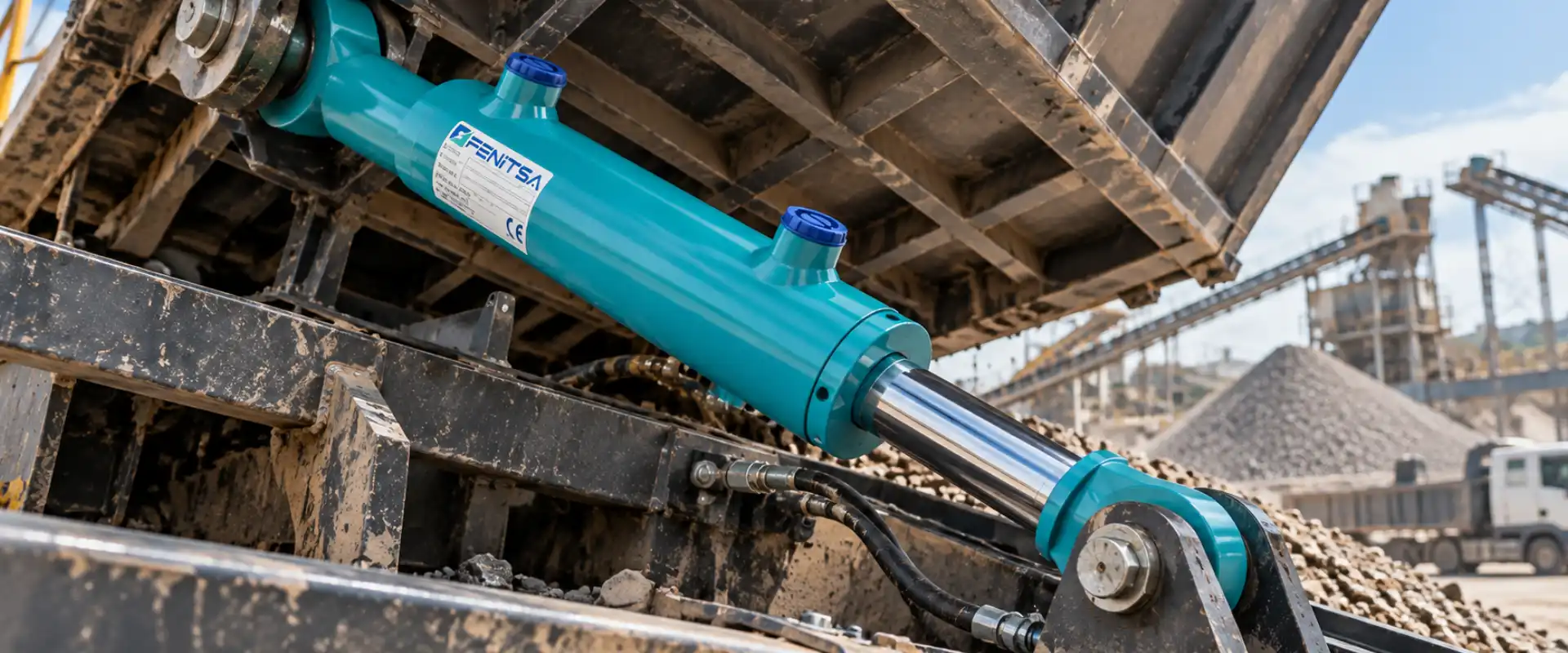

Teleskopik Hidrolik Silindir Seçerken Hangi Teknik Kriterlere Bakılmalı

Kısa bir montaj alanından uzun hareket mesafesi elde edilmesi gereken makinelerde teleskopik hidrolik silindirler önemli bir çözüm olarak öne çıkıyor. Damper sistemlerinden kaldırma platformlarına, römorklardan çöp kasalarına kadar farklı uygulamalarda kullanılan bu silindirler, iç içe yerleştirilmiş birden fazla kademenin sıralı şekilde açılmasıyla çalışıyor.

Standart bir hidrolik silindirde strok arttıkça silindirin kapalı boyu da büyür. Ancak makinede uzun bir silindir gövdesi için yeterli alan bulunmadığında teleskopik yapı önemli bir avantaj sağlar. Birden fazla kademenin aynı gövde içerisinde toplanması sayesinde kapalı boy sınırlı tutulurken daha uzun hareket mesafelerine ulaşılabilir.

Bununla birlikte teleskopik silindir seçiminde yalnızca “kaç milimetre strok gerekli?” sorusuna cevap vermek yeterli değildir. Kaldırılacak yük, çalışma basıncı, kademe sayısı, kapalı boy, montaj şekli ve yükün silindir üzerindeki etkisi birlikte değerlendirilmelidir.

Projeye göre üretilebilen teleskopik hidrolik silindir çözümleri incelenirken de sistemin mekanik ve hidrolik gereksinimlerinin baştan doğru belirlenmesi büyük önem taşır.

Strok ve Kapalı Boy Birlikte Hesaplanmalı

Teleskopik silindir kullanımının temel nedeni çoğu zaman sınırlı montaj alanında uzun strok elde etmektir. Bu nedenle seçim sürecinin ilk aşamalarından biri gerekli hareket mesafesi ile makinede kullanılabilecek kapalı boyun belirlenmesidir.

Örneğin bir kaldırma mekanizmasının birkaç metre hareket etmesi gerekiyorsa standart tek kademeli bir silindir, makine üzerinde gereğinden fazla yer kaplayabilir. Teleskopik yapı sayesinde hareket mesafesi birden fazla kademeye dağıtılabilir.

Burada kademe sayısı önemli hale gelir.

Kademe sayısı arttıkça aynı kapalı boydan daha uzun strok elde etmek mümkün olabilir. Ancak bu durum her projede mümkün olduğunca fazla kademe kullanılması gerektiği anlamına gelmez. Her yeni kademe silindirin mekanik yapısını, çap dağılımını ve kuvvet karakterini etkiler.

Bu nedenle tasarım yapılırken önce ihtiyaç duyulan toplam strok belirlenmeli, ardından makinedeki maksimum kapalı boy ölçülmelidir. Bu iki değer arasındaki ilişkiye göre uygun kademe sayısı hesaplanabilir.

Ayrıca silindirin yalnızca tamamen açık ve tamamen kapalı durumdaki boyları değil, çalışma sırasında çevresindeki diğer makine parçalarıyla olan mesafesi de kontrol edilmelidir.

Montaj alanında hortumlar, bağlantı elemanları, şase parçaları veya hareketli mekanizmalar bulunuyorsa teleskopik silindirin bütün hareketi boyunca herhangi bir çarpışma yaşamaması gerekir.

Kuvvet Hesabı Neden En Küçük Kademeye Kadar Yapılmalı?

Teleskopik hidrolik silindirlerle standart hidrolik silindirler arasındaki önemli farklardan biri, çalışma sırasında etkin piston alanının kademelere göre değişebilmesidir.

Hidrolik sistemlerde elde edilen kuvvet temel olarak çalışma basıncı ile etkin piston alanına bağlıdır. Teleskopik silindirde dıştaki büyük kademe ile içerideki daha küçük kademelerin çapları aynı olmadığı için her aşamada üretilebilecek kuvvet de değişebilir.

Genel olarak kademe çapı küçüldükçe aynı sistem basıncında elde edilebilecek kuvvet azalır.

Bu nedenle yalnızca ilk ve en büyük kademenin sağlayabileceği kuvvet üzerinden seçim yapmak yanıltıcı olabilir. Uygulamanın en zor çalışma noktasında hangi kademenin devrede olduğu ayrıca değerlendirilmelidir.

Özellikle damper ve kaldırma uygulamalarında yük geometrisi hareket boyunca değişebilir. İlk kalkış anındaki yük ile mekanizma yükseldikten sonraki kuvvet ihtiyacı birbirinden farklı olabilir.

Silindir seçilirken şu soruların cevaplanması önemlidir:

Kaldırılacak maksimum yük ne kadar? Silindir yükü doğrudan mı kaldırıyor, yoksa bir kol mekanizması üzerinden mi çalışıyor? Sistemin çalışma basıncı nedir? En küçük kademe devredeyken gerekli kuvvet sağlanabiliyor mu?

Bu veriler birlikte ele alınmadan yalnızca dış gövde çapına veya toplam strok değerine göre silindir belirlemek doğru bir mühendislik yaklaşımı değildir.

Tek Etkili mi Çift Etkili mi Seçilmeli?

Teleskopik hidrolik silindirlerde dikkate alınması gereken diğer önemli konu çalışma tipidir.

Tek etkili teleskopik silindirlerde hidrolik basınç genellikle silindirin bir yöndeki hareketini sağlar. Geri dönüş ise uygulamanın yapısına bağlı olarak yükün ağırlığı veya mekanizmanın kendi kuvvetiyle gerçekleşebilir.

Damper sistemleri bunun en bilinen örneklerinden biridir. Hidrolik basınç kasayı yukarı kaldırırken sistemin geometrisi ve yük etkisi silindirin geri kapanmasına yardımcı olabilir.

Ancak her uygulamada doğal geri dönüş mümkün değildir.

Makinenin silindiri kontrollü olarak hem açması hem de kapatması gerekiyorsa çift etkili sistem değerlendirilmelidir. Bu yapıda hidrolik basınç silindirin her iki hareket yönünde de kullanılabilir.

Dolayısıyla seçim yapılırken yalnızca “silindir ne kadar kaldıracak?” sorusu değil, “silindir nasıl geri dönecek?” sorusu da sorulmalıdır.

Kontrollü geri çekmenin gerekli olduğu makinelerde yanlış çalışma tipinin seçilmesi sistem tasarımında ek sorunlara yol açabilir.

Montaj Şekli ve Yük Yönü Neden Önemlidir?

Bir hidrolik silindir esas olarak eksenel yük altında çalışacak şekilde değerlendirilir. Ancak gerçek makine uygulamalarında montaj hataları veya mekanizma geometrisi nedeniyle silindir üzerine yan yükler gelebilir.

Teleskopik silindirlerde uzun strok nedeniyle bu konu daha da önemli hale gelir.

Silindir tamamen açıldığında kademeler arasındaki toplam uzunluk önemli ölçüde artabilir. Bu durumda bağlantı noktalarının yanlış hizalanması veya yükün eksenden kaçması, silindir kademeleri üzerinde istenmeyen kuvvetler oluşturabilir.

Bu nedenle bağlantı tipi makinenin hareket geometrisine göre belirlenmelidir.

Mafsal, pimli bağlantı veya farklı montaj çözümleri kullanılırken silindirin hareket boyunca doğal eksenini takip edebilmesi sağlanmalıdır. Bağlantı noktalarının yalnızca kapalı pozisyonda hizalı olması yeterli değildir; sistem açık durumdayken de mekanik uyum kontrol edilmelidir.

Özellikle hareketli damper kasalarında şase ile kasa arasındaki açı sürekli değiştiği için montaj geometrisinin doğru hesaplanması büyük önem taşır.

Yan yüklerin azaltılması yalnızca silindirin çalışma performansı açısından değil, yataklama ve sızdırmazlık elemanlarının sağlıklı çalışması açısından da önemlidir.

Çalışma Basıncı ve Hidrolik Sistem Birlikte Değerlendirilmeli

Teleskopik silindir, hidrolik sistemden bağımsız bir parça olarak düşünülmemelidir.

Pompa kapasitesi, sistem basıncı, valf yapısı, hortum ve bağlantı ölçüleri silindirin çalışma karakterini doğrudan etkiler. Silindirin teorik olarak belirli bir kuvveti sağlayabilmesi için hidrolik sistemin de gerekli çalışma şartlarını oluşturması gerekir.

Daha yüksek sistem basıncının her zaman daha iyi çözüm olduğu düşüncesi doğru değildir. Silindir, bağlantı elemanları ve hidrolik devredeki diğer bileşenlerin tamamı kullanılacak çalışma basıncına uygun olmalıdır.

Hareket hızı da önemli bir kriterdir.

Silindirin çok hızlı açılması veya kapanması mekanik sistem üzerinde darbe oluşturabilir. Özellikle ağır yüklerin kaldırıldığı uygulamalarda kontrollü hareket önemli hale gelir.

Bu nedenle debi, silindir hacmi ve istenen hareket süresi birlikte değerlendirilmelidir.

Makinenin belirli bir çevrim süresini tamamlaması gerekiyorsa yalnızca silindir ölçüsünü değiştirmek yerine pompa debisi ve valf seçimi de projenin bir parçası olarak ele alınmalıdır.

Teleskopik Silindir Siparişinde Hangi Bilgiler Verilmeli?

Projeye özel teleskopik hidrolik silindir hazırlanırken doğru teknik bilgilerin üreticiye aktarılması süreci önemli ölçüde kolaylaştırır.

Öncelikle gerekli toplam strok ve izin verilen kapalı boy bilinmelidir. Bunun yanında maksimum yük, çalışma basıncı, montaj noktaları ve silindirin çalışma yönü belirtilmelidir.

Tek etkili veya çift etkili çalışma ihtiyacı da başlangıçta netleştirilmelidir.

Silindir mevcut bir makinedeki eski parçanın yerine üretilecekse yalnızca toplam boyun ölçülmesi yeterli olmayabilir. Kademe çapları, bağlantı ölçüleri, port konumları, pim çapları ve montaj merkezleri gibi detaylar da dikkate alınmalıdır.

Yeni makine projelerinde ise silindirin tasarımı mekanik sistemle birlikte ele alınmalıdır. Böylece strok, kapalı boy ve bağlantı geometrisi daha üretim aşamasına geçmeden optimize edilebilir.

Sonuç olarak doğru teleskopik hidrolik silindir seçimi yalnızca uzun strok elde etmeye dayanmaz. Kapalı boy, kademe sayısı, kuvvet ihtiyacı, çalışma basıncı, montaj geometrisi ve dönüş şekli bir bütün olarak değerlendirilmelidir.

Özellikle ağır yük kaldıran veya güvenilir hareket kontrolünün kritik olduğu makinelerde doğru boyutlandırılmış bir teleskopik silindir, hidrolik sistemin verimli ve dengeli çalışmasının temel bileşenlerinden biri haline gelir.
