Flange Connection Cylinder

Ø32
Ø40
Ø50
Ø63
Ø80
Ø100
Ø125
Ø160
Ø200
Ø250
Ø320
Get a Quote

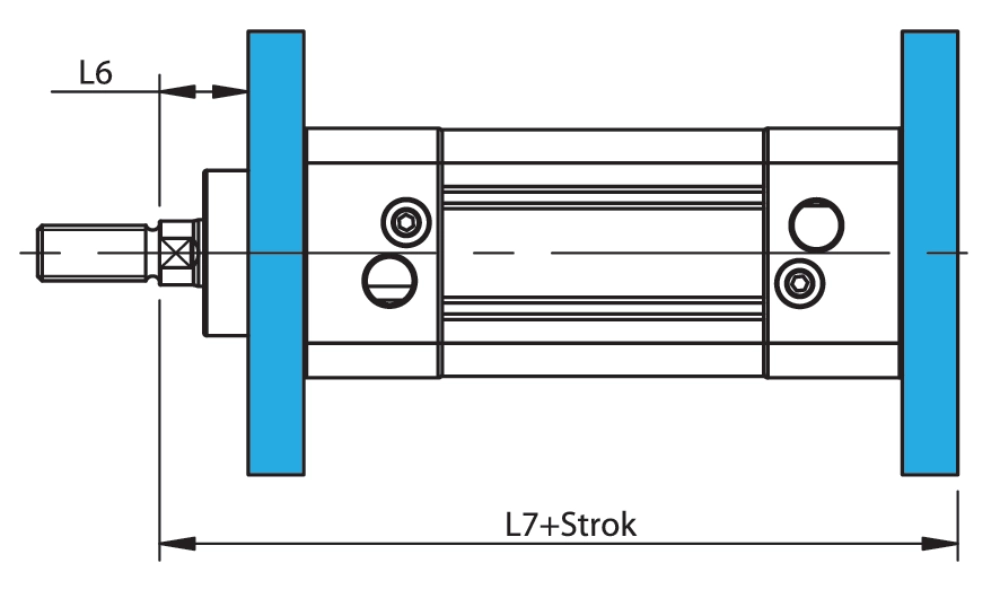

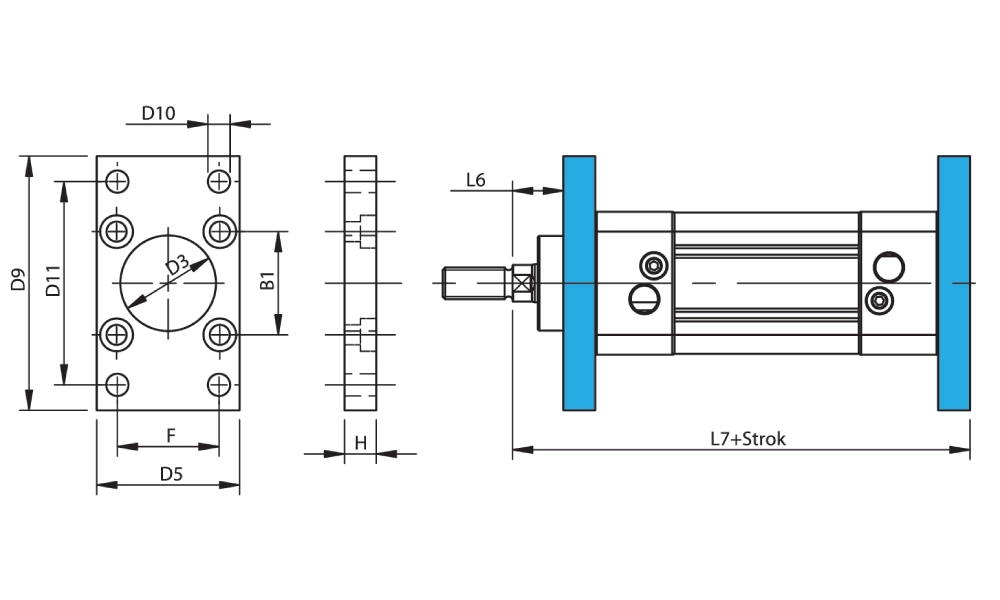

Technical Drawing
3D Drawings
CETOP SERIES (PAG - PNS)
Cylinder
(Ø mm)
B1 D3
Ø
D5 D9 D10
Ø
D11 F H L6 L7
32 32,5 30 45 77 7 64 32 10 16 130
40 39,6 35 54 90 9 72 36 10 20 145
50 48 40 65 110 9 90 45 12 25 155
63 59,4 42 80 125 9 100 50 15 25 170
80 70,7 48 96 154 12 126 63 18 30 190
100 93,4 52 126 186 14 150 75 18 35 205
CETOP SERIES (PNS)
Cylinder
(Ø mm)
B1 D3
Ø
D5 D9 D10
Ø
D11 F H L6 L7
125 106 63 140 220 16 180 90 25 45 245
160 134,4 80 180 280 18 230 115 25 60 280
200 165,5 80 220 320 22 270 135 25 70 300
250 203,7 100 270 390 26 330 165 25 80 330
320 254,6 110 340 470 33 400 200 30 90 370
ISO SERIES
Cylinder
(Ø mm)
B1 D3
Ø
D5 D9 D10
Ø
D11 F H L6 L7
32 32,5 30 45 80 7 64 32 10 16 130
40 38 35 54 90 9 72 36 10 20 145
50 46,5 40 65 110 9 90 45 12 25 155
63 56,5 45 76 120 9 100 50 12 25 170
80 72 45 94 150 12 126 63 16 30 190
100 89 55 112 175 14 150 75 16 35 205
125 110 60 145 220 16 180 90 20 45 245
160 140 65 186 280 18 230 115 20 60 280
200 175 75 220 320 22 270 135 25 70 300
250 220 90 270 390 26 330 165 25 80 330
320 270 110 340 470 33 400 200 30 90 370

What Is a Flange Connection?

A flange connection is a flat plate fitted to the cylinder’s front or rear cap that fixes the cylinder rigidly and axially to the machine. Because force is transmitted straight along the axis, it is the strongest mounting for high push and pull forces.

Use a front flange for push loads and a rear flange for pull loads; if the load swings, choose a pivoting mounting instead.

What Is a Flange Connection?
TypeRigid, axial
PushFront flange
PullRear flange

See all custom cylinders and connection equipment, or contact us for a quotation.

Frequently Asked Questions

Front or rear flange?

Front flange for push loads, rear flange for pull loads.

Can a flange be used with a swinging load?

No — use a hinge or trunnion when the load moves through an angle.

Which cylinders does it fit?

It is selected by the cylinder bore and standard.
